MIPI（移动行业处理器接口）是专为移动设备（如智能手机、平板电脑、笔记本电脑和混合设备）设计的行业规范的标准定义。其常见的通用的唯一物理（PHY）层，即MIPI D-PHY和C-PHY。

MIPI D-PHY：更常用于智能手机的相机和显示屏，因为它具有灵活、高速、低功耗和低成本的特点。提供了对DSI（串行显示接口）和CSI（串行摄像头接口）在物理层上的定义，采用一个差分时钟和1-4对差分数据线来传输数据。

MIPI C-PHY：C-PHY没有同步时钟，时钟是嵌套在数据中，通过带宽受限通道来实现高吞吐量性能，例如将显示器和摄像头连接到应用处理器。它可为MIPI相机串行接口（MIPI CSI-2）和MIPI显示接口（MIPI DSI-2）生态系统提供PHY，帮助设计人员扩展其实现，以支持各种更高分辨率的图像传感器和显示器。

1、MIPI接口的PCB布局要求：

1、远离干扰源，防止其他信号干扰到传输速率以及信号的传输质量。

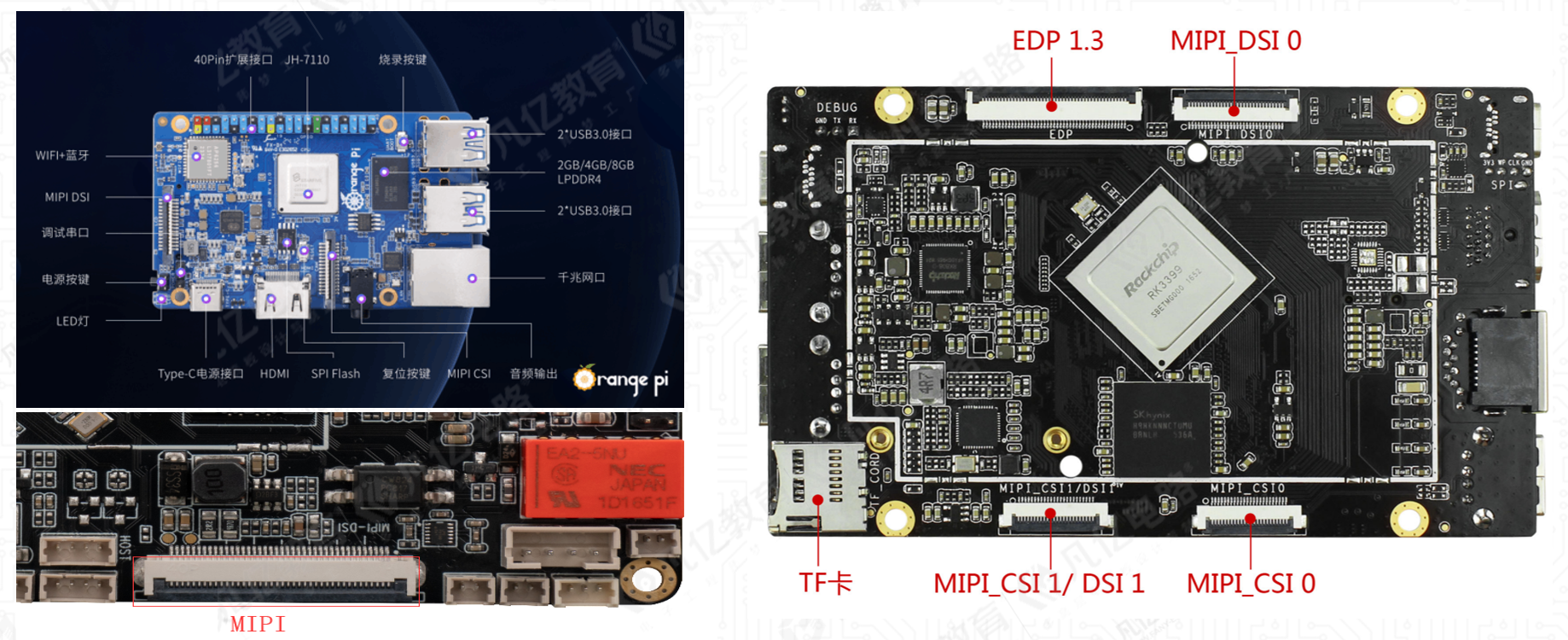

2、所有的显示接口（不管是采用的是接口或者是FPC的形式的）尽量靠在板边放置，方便拔插。

3、主芯片与显示接口的位置不要放置的太远，尽量缩短走线的距离，走线按照高速信号走线。

4、如PCB有结构上要求，要严格按照结构放置。

2、MIPI接口的PCB布线要求：

1、参考层：为了抑制电磁辐射，MIPI的差分线尽量靠近GND平面的走线层来走线，保证走线不要跨分割，否则会造成差分线阻抗的不连续性和增加外部噪声对差分线的影响，如果是走在表层，尽量包地处理或者拉大跟其它信号的间距。

2、包地：MIPI走线可以整组包地，GND包地线每隔150mil打一个GND过孔。如果空间准许，可以单组包地。

3、MIPI信号的差分线尽可能的减少过孔换层，过孔会造成线路阻抗的不连续，如果需要打孔换层来走线，保证差分过孔的一致性，以及在换孔位置就近安排一个回流地过孔，以用于信号回流。

4、原理干扰：MIPI信号线应远离其它高速信号（如并行数据线，时钟线等），对开开关电源这类干扰源更应远离。

MIPI-DPHY接口的PCB设计布线注意事项如下表1所示：

表1 MIPI-DPHY接口的PCB设计布线注意事项

MIPI-CPHY接口的PCB设计布线注意事项如下表2所示：

表2 MIPI-CPHY接口的PCB设计布线注意事项

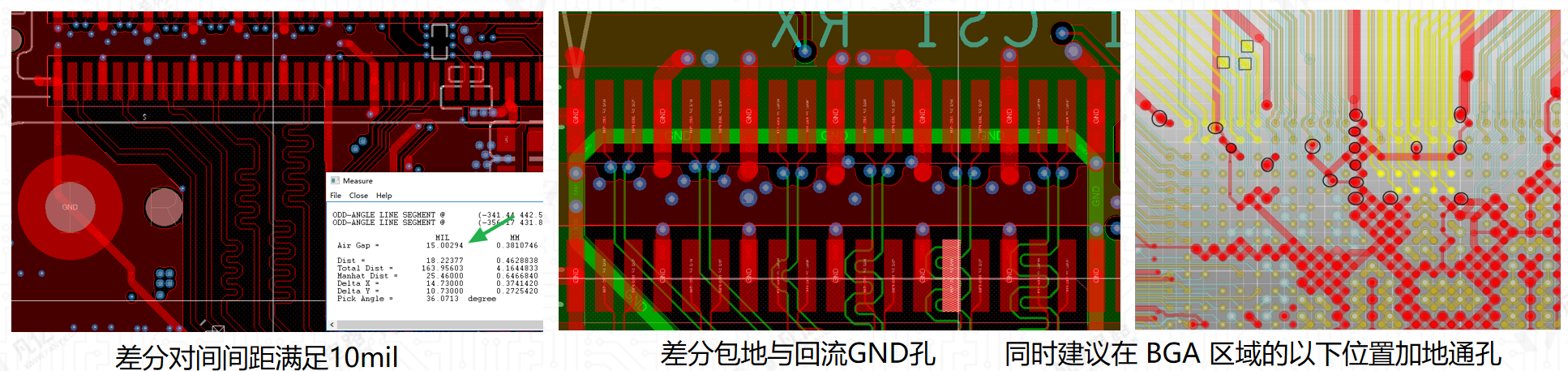

同时建议在 BGA 区域的以下位置加地通孔，如图1所示。

图1 BGA区域下GND的通孔添加
