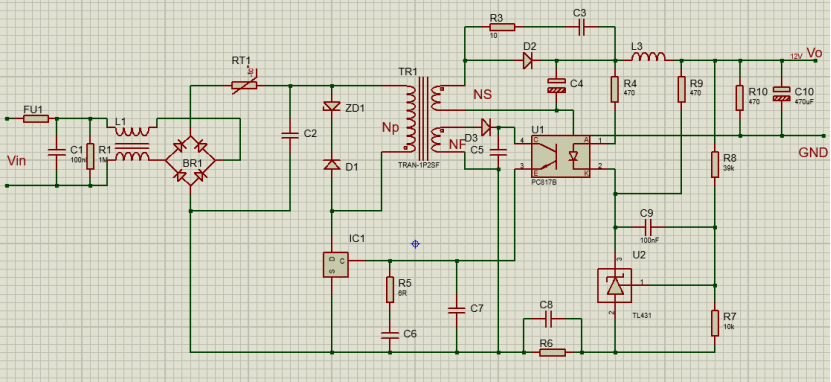

最近收到读者私信，说有个线路图看的不太懂，需要帮忙分析一下具体的工作原理，由于给的图片比较模糊，有些参数无法看清楚，所以我又将线路按照理解进行重新绘制成较为清楚的原理图，看线路感觉是恒压源线路；留言说是输出电压12V，输出电流2.5A的30W开关电源线路图；重绘后线路如下所示：

从上图中，我们可以看到输出市电电压Vin经过保险管FU1和C1、R1、L1组成的EMI滤波器后，再通过整流桥BR1和滤波电容C2组成的整流滤波电路后得到一个稳定的高压直流电压，这个电压经过RT1输送到高频变压器的初级绕组NP上；图中的L1为共模电感线圈，目的是为了减小电网噪声和L、N线之间所产生的共模干扰，同时也限制开关电源的噪声传输到电网中；RT1为负温度系数热敏电阻，主要作用就是用于限制开机时C2的充电峰值电流；我们也称为浪涌电流。瞬态电压抑制器ZD1和阻塞二极管D1共同构成漏极钳位保护电路，主要作用就是将变压器漏感产生的尖峰电压钳位到安全值。一般情况下，我们的ZD1采用的是瞬态电压抑制器，而D1选用的是超快恢复二极管。

次级绕组电压通过D2、C4、L3和C10整流滤波，获得12V的输出电压Vo；D2一般选用肖特基二极管，由于输出电压为12V，所以我们的C4就可以选用16V的电解电容。D2上方的R3和C3主要目的是用来抑制D2上的高频衰减振荡，我们有时也称为“振铃”。

图中R10是开关电源的最小负载电阻，主要作用是用于改善电源空载时的电压调整率；C10为输出滤波电容，主要用于对输出电压进行滤波及储能。图中的C8横跨初级端和次级端两极，所以是安规电容，我们也称为Y电容，主要作用就是能减小初级与次级之间产生的共模干扰。图中的R6和R1均为泄放电阻，作用分别是用于泄放C8和C1残存的电压。这个线路还包含输出反馈线路，当输出电压升高时，电压经R8、R7分压后得到一个取样电压，这个电压就与TL431中的2.5V带隙基准电压Uref进行比较，使阴极K的电位降低，光耦合器中发光二极管的工作电流增大，再通过U1使控制端电流增大，IC1的输出占空比将减小，从而维持输出电压Vo不变，从而达到了稳压目的。输出电压Vo稳压值主要是由TL431的基准电压、R7、R8的分压比来确定的；输出电压为：

Vo=2.5*（1 R8/R7）=2.5*（1 39/10）=12.25V。

图中R4为光耦发光二极管的限流电阻，主要作用是用于调节控制环路的增益；C9为相位补偿电容，目的是可以改善控制环路的稳定性；反馈绕组NF电压经D3和C5整流滤波后，供给IC1所需偏置电压；C6为控制端的旁路电容，它不仅能滤除控制端上的尖峰电压，还决定自动重启动频率，并与R5一起对控制环路进行补偿。
