Fany EDA Tools_V2.0.0 (2025-03-22)

Fany EDA Tools_V2.0.0是由凡亿教育开发的免费Altium Designer脚本工具集合，专为PCB设计人员打造，适用于Altium Designer所有的版本，能够显著提升设计效率。它是一款强大且灵活的工具，非常适合Altium平台上的PCB设计人员。

免费下载意见反馈技术交流群

Skill操作视频教程

适用于Altium Designer所有的版本，能够显著提升设计效率

主要功能介绍

让你的PCB设计更简单,更多功能正在开发中，敬请期待...

功能类别	功能名称	功能说明
布局辅助	1）旋转角度	选中多个图元对象，在旋转角度右侧的编辑框中输入需要旋转的角度，点击“旋转角度”按钮，在PCB文档中整体旋转。

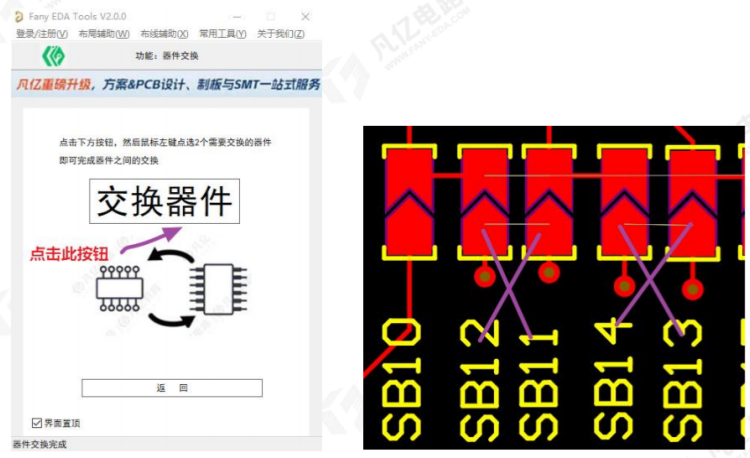

	2）器件交换	选中两个器件，基于器件中心点，可以进行位置调换。
	3）万物对齐	万物对齐按钮用于将 PCB 文档中的多种类型的图元对象在X轴方向和Y轴方向上进行平均排布，每个图元对象中间的间距是相同的。
布线辅助	1）鼠线启停	对单独框选的object（器件、走线、过孔、铜皮等元素），可以进行单独的飞线显示或关闭。

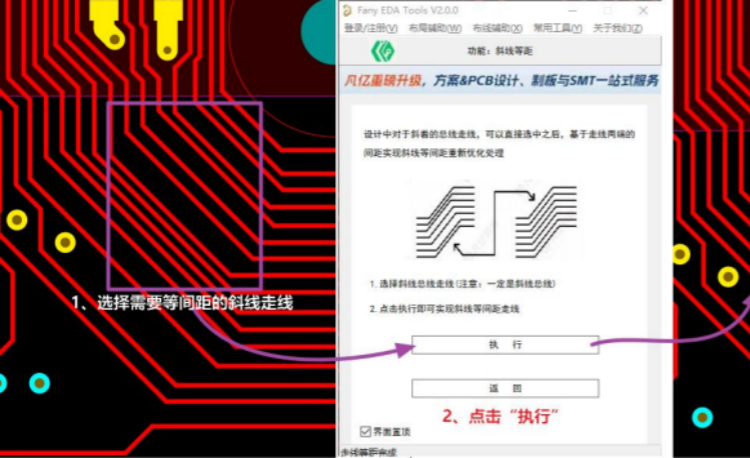

	2）斜线等距	AD默认可实现水平或者垂直走线等间距，此脚本在此基础上可以实现135度斜等间距，从而提高斜线的间距分配效率。

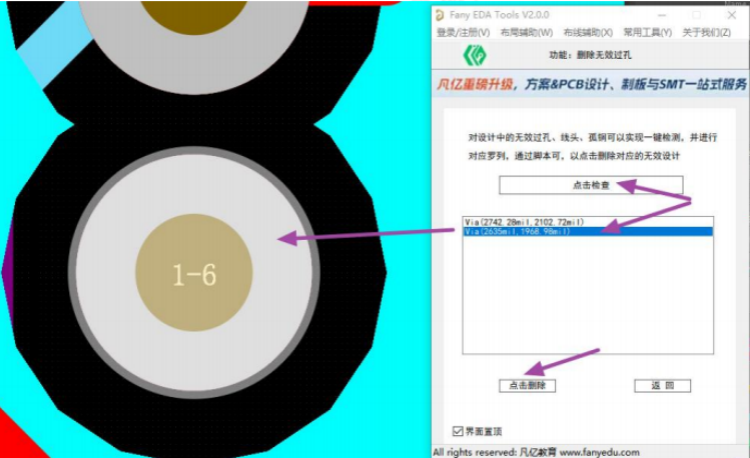

	3）无效孔清除	当PCB中存在一些独立存在的无连接的过孔时，可以选择一键进行清除。
	4）一键过孔禁布	针对差分过孔可以一键增加禁布区。

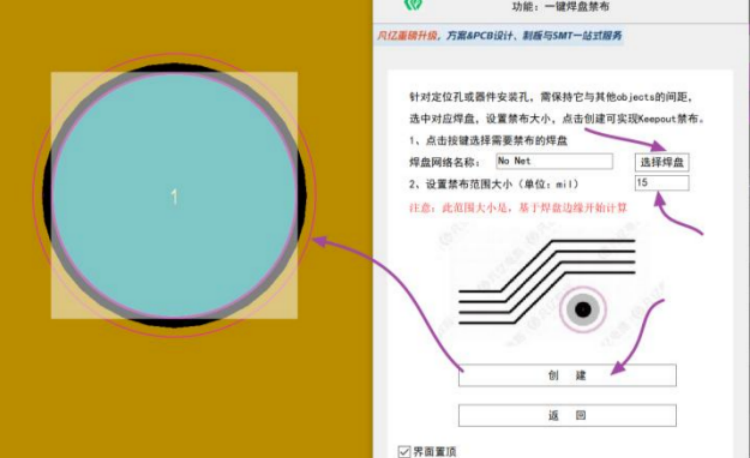

	5）一键焊盘禁布	PCB设计时针对某个定位孔或者某个特殊焊盘可以添加设定外扩大小的KEEPOUT禁布区。
	6）差分创建	对于流水号网络的差分走线，AD只能单个输入P和N网络进行差分创建，该脚本可通过鼠标点击快速抓取对应的网络。

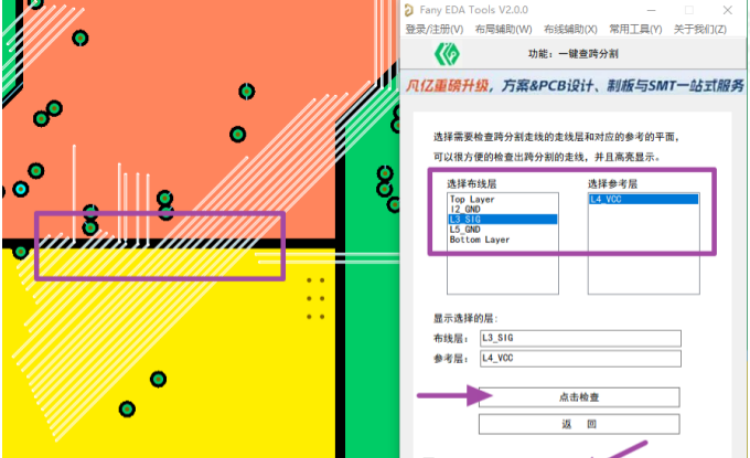

	7）一键查跨分割	很多做高速设计中，该脚本可以协助工程师一键查询哪些走线属于跨分割走线，从而方便进行修改。
	8）一键Gerber输出	目前AD的Gerber，钻孔，坐标分开单独设置，比较麻烦，基于单个PCB可以把生产资料输出需要的选项进行汇聚输出，导出的文件可以按照固定的文件格式进行放置。
	9）一键位号旋转	该脚本可以对丝印进行统一字高字宽的设置，也可以一键对选中的器件的丝印朝向进行设置。
	10）位号摆放检查	人工摆放器件位号难免出现错误位置摆放的情况，位号摆放错误辅助检查可以检查高亮某些摆错位号，提示设计者进行设计。
	11）位号缺失检查	一键检查PCB器件是否存在位号，缺失的的器件将进行高亮显示，对隐藏的器件位号进行显示。
	12）一键DFM检查	插入华秋DFM的接口，可以一键调用华秋DFM进行可制造性检查。
布局辅助	1）PCB初始参数设置	针对PCB设计软件的常用基本设置，做一个预置，点击之后可以一键设置，也可以一键恢复缺省设置。
	2）单位换算	提供常用的mm、mil、inch单位之间的换算，也可以实现过孔寄生电容和寄生电感的计算。
	3）线宽载流	该脚本内置IPC-2221计算器，可以根据电流需求自动计算所需要的线宽参数。
	4）过孔载流	该脚本自动计算过孔载流能力，帮助设计师根据电流需求选择合适的尺寸，它基于IPC-2221标准，考虑直径、铜厚、环境温度及板材，提供精确载流值。
	5）快捷键设置	提供凡亿常用的快捷键使用表格，预置设置，点击脚本可以一键设置，也可以一键默缺省原始快捷键参数。
	6）阻抗计算	点击弹到相应的网页，自动计算不同叠层的线宽和间距要求
	7）叠层模版	点击对应的2层、4层、6层、8层、10层的模版按钮，自动在PCB中创建一个叠层及阻抗模板信息，并实现软件叠层的设置。
