PCB电源的EMI整改,别再只会加磁珠了

2026-05-27 16:38
13

很多工程师做电源EMI整改,第一反应就是加磁珠。

说起来,这块把我坑惨了。

三年前在公司做一款工业控制板。那板子电源部分折腾了快一个月。每次去EMC实验室测试,辐射发射总是超标。我当时的思路很简单,哪里超标就在哪里加磁珠。输入端加,输出端也加。甚至把0欧姆电阻都换成了磁珠。

结果呢?要么高频压下去了低频又起来,要么这频段好了那频段又炸了。老板催进度催得紧,我天天在实验室加班。那段时间看到磁珠都想吐。

后来还是一位资深工程师点醒了我。他说,"你这是在用补丁思维做硬件。EMI哪是靠几颗磁珠就能搞定的事儿。"这句话我到现在都记得清清楚楚。

说真的,很多新人都会犯这个毛病。遇到EMI问题第一反应就是加磁珠、加电容。好像这两个元件就是万能膏药,哪里不行贴哪里。结果呢?板子上堆了一大堆被动元件,问题还是没解决,甚至越改越糟。

我个人觉得,这本质上是思维惰性。不愿意从根源找问题,只想用最简单的方式应付。可硬件这行,真的没有捷径可走。

那正确的思路应该是什么样的?

说白了,EMI整改是个系统工程。磁珠只是其中一个环节,甚至可能不是最重要的环节。真正要做好,得从四个维度系统地去思考。

第一个维度是PCB布局

很多人不知道,80%的EMI问题都源于布局。开关电源的功率回路面积一定要小到极致。输入电容、开关管、二极管、输出电感,这几个元件形成的环路,面积越大辐射越强。

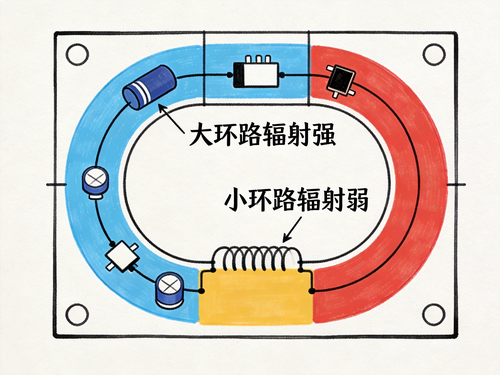

▲ 功率环路面积对辐射的影响

我之前就是布局太随意,环路拉得太长。后来把这几个元件重新摆了一下,环路面积缩小到原来的三分之一。再去测试,辐射直接降了15个dB。那一次我才真正明白,布局才是根本。

第二个维度是接地设计

接地这个话题说起来容易做起来难。很多人喜欢把地铺得整整齐齐,看起来很美观,可实际效果却很差。关键是要区分功率地、信号地和模拟地。这三个地绝对不能混在一起。

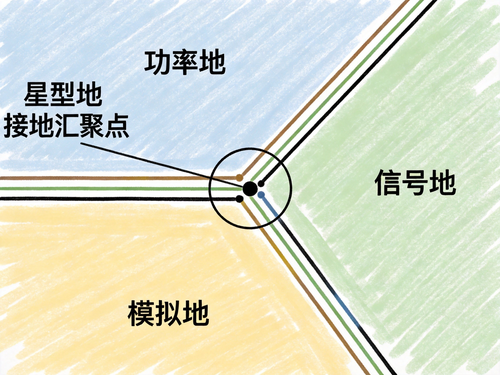

▲ 星型单点接地设计原理

功率地走大电流,噪声最大。信号地走小信号,对噪声最敏感。正确的做法是单点接地或者星型接地,让所有的地最终都汇聚到一个点。这样各个回路的噪声才不会互相串扰。我见过太多板子,地平面看起来很完整,结果因为分区不合理,噪声在板子里到处跑。

第三个维度是滤波网络选型

这里说的滤波不是随便加个电容电感,而是要根据干扰的频率特性来设计。低频干扰用电解电容或者钽电容,高频干扰用陶瓷电容配合电感。而且不同容值的电容要搭配使用,比如10uF、1uF、0.1uF、1000pF组合起来,这样才能覆盖很宽的频率范围。

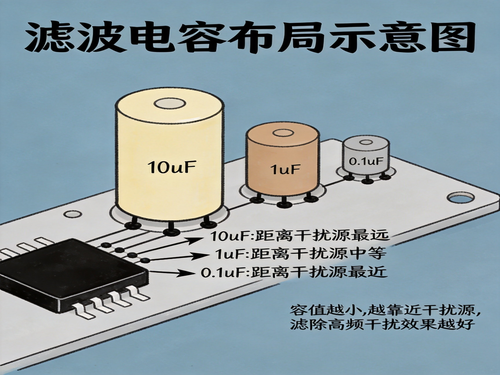

▲ 多容值电容组合滤波网络

还有一点很多人忽略,电容的安装位置比容值重要得多。离干扰源越近,滤波效果越好。超过1厘米效果就大打折扣了。

第四个维度是屏蔽措施

当布局和滤波都做到极致还不行的时候,就得考虑屏蔽了。屏蔽不是简单加个金属壳那么简单,屏蔽体的材料、厚度、开孔方式都有讲究。而且屏蔽和接地必须配合使用,只屏蔽不接地,效果会差很多。

我之前做过一个医疗电源项目,最后就是加了一个很薄的屏蔽罩,把开关管和变压器罩起来,辐射又降了10个dB。

说起来也很有意思,这四个维度想明白了,你会发现其他硬件设计问题也是同理。

比如信号完整性问题,很多人也是一上来就加匹配电阻,其实根源可能还是布局和阻抗控制。再比如热设计问题,很多人一上来就加散热片、加风扇,其实根源可能是器件选型和铜皮设计不合理。

说白了,做硬件就像给人看病。头疼医头脚疼医脚永远成不了好医生。你得学会望闻问切,找到病根,然后对症下药,才能药到病除。

对比一下两种思维方式的差距

磁珠思维是什么?看到问题,找个最直接的解决方案。加上去,测试,不行再换。反复试错,靠运气和耐心。这种方式偶尔也能解决问题,但效率极低,而且可复制性很差。这次碰巧成了,下次遇到类似问题还是懵。

系统思维是什么?看到问题,先分析问题产生的路径。从源头到传播路径再到接收端,每个环节都去分析,找到最薄弱的点,然后在最合适的地方用最合适的方法。这种方式一开始可能慢一点,但一旦形成习惯,解决问题会越来越快。而且你解决的每一个问题都会变成你的经验。

我跟你说,这几年我见过太多工程师,工作了三五年,还在用磁珠思维做项目。每天忙忙碌碌,却没什么真正的成长。技术这行,真的是思路决定出路。你用什么样的思维方式去工作,就会得到什么样的结果。

最后说一句

硬件工程师的成长,其实就是思维方式的升级。从只会堆元件,到学会系统思考。这个过程没有人能替你完成,必须靠自己在项目中一次次踩坑、一次次反思。当你不再迷信任何一个"万能"元件的时候,你才真正开始入门了。

说句掏心窝子的话,做硬件这行,没有什么捷径可走。但有好的方法和好的引路人,可以让你少走很多弯路。
