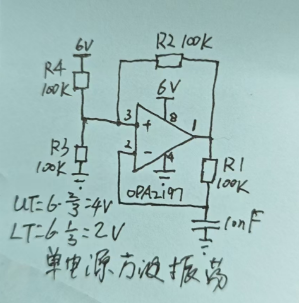

下图是一个单电源供电的单运放方波振荡电路：
该电路经过验证，工作正常，可以产生连续的方波。

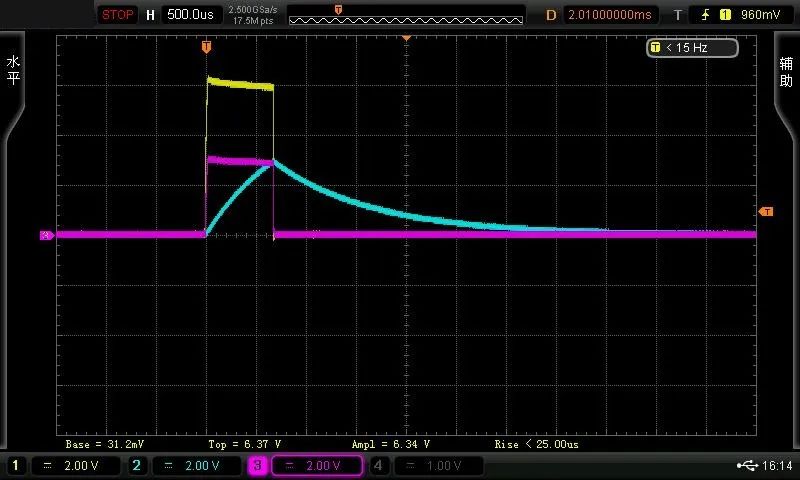

假如上面电路去掉 R4 则电路不起振，下面是上电时去掉 R4 后上电瞬间的波形截图：
CH1（黄色）：接运放输出引脚，电压挡位是2V
CH2（青色）：接运放反相输入引脚，电压挡位是2V
CH3（紫色）：接运放同相输入引脚，电压挡位是2V
上图过程如下：
上电瞬间运放输出 VCC，此处是6V，同相引脚（上限）阈值电压 3V
反相引脚通过电容充电，电压由 0V 缓慢上升
反相引脚充电至超过同相引脚电压 3V 后，运放输出引脚反转，输出一个比 GND 稍微高一点的电压，假设为 ST, 经过R2、R3分压后，同相引脚的电压为 ST/2
反相引脚缓慢放电，但其放电的最小电压是 ST, 电压 ST 比同相引脚电压 ST/2 大，导致反相引脚电压永远小于同相引脚电压，进而导致运放输出引脚电平无法反转，锁死在低电平
总结，如果没有 R4 上拉，则同相引脚的下限阈值电压 ST/2 太小，无法小于反相引脚电压，导致运放输出引脚无法再次反转。
