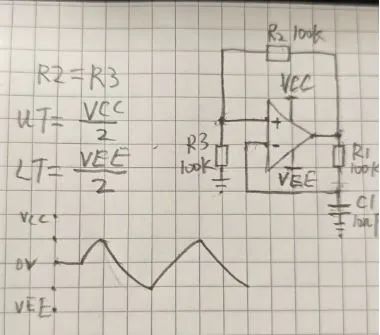

典型的基于运放（双电源供电）的方波振荡器电路。其核心是利用运放作为施密特触发器（带滞回的比较器），配合RC充放电网络（R1, C1）产生振荡。
其中VCC 是正电源，VEE 是负电源，后面的实验中采用±6V, 电容 C1 = 10nF，运放采用 LM358, 电路中 R2 和 R3 相等，R1和 C1 构成 RC 积分电路。
运放 (Op-Amp): 双电源供电（ 6V 和 -6V），输出可在 -6V 到 6V 间摆动。
电阻 R1: 连接在输出端 (V₀) 和反相输入端 (V-) 之间。核心定时电阻，控制电容充放电电流。
电容 C1: 连接在反相输入端 (V-) 和地 (GND) 之间。核心定时电容，电压变化触发运放输出电平翻转。
电阻 R2 和 R3: 构成正反馈网络，连接在输出端 (V₀) 和同相输入端 (V ) 之间，并分压到地（或负电源）。核心作用是为同相端 ( ) 提供动态阈值电压（滞回电压）。
电源: 6V (VCC), -6V (VEE), GND (0V)。
核心工作原理：施密特触发器 RC 充放电
电路工作分为两个阶段，由电容 C1 的充放电和运放的滞回比较驱动：
1. 阶段 1：输出高电平 ( 6V)，电容 C1 充电
初始状态： 假设输出 V₀ = 6V（高电平）。
同相端电压 (V₊) - 高阈值 (Vth_high)：
R2 和 R3 构成分压器：V₀ = 6V → R2 → V₊ → R3 → GND (0V)。
V₊ = V₀ * [R3 / (R2 R3)] = 6V * [R3 / (R2 R3)]=3V。
这是电容充电阶段的目标阈值 (Vth_high)。
反相端电压 (V₋) - 电容充电：
V₀ = 6V 通过 R1 对 C1 充电。
电容电压 Vc（即 V₋）从初始负值（或0V）指数上升，趋向 6V。
比较状态：
只要 V₋ < V₊，运放输出保持 V₀ = 6V。
翻转条件：
当 V₋（电容电压）上升到略高于V₊（Vth_high）时，运放翻转，输出变为低电平 V₀ = -6V。
2. 阶段 2：输出低电平 (-6V)，电容 C1 放电
状态切换： 输出变为 V₀ = -6V（低电平）。
同相端电压 (V₊) - 低阈值 (Vth_low)：
分压器变为：V₀ = -6V → R2 → V₊ → R3 → GND (0V)。
V₊ = V₀ * [R3 / (R2 R3)] = -6V * [R3 / (R2 R3)]=-3V。
这是电容放电阶段的目标阈值 (Vth_low)。
反相端电压 (V₋) - 电容放电：
V₀ = -6V 通过 R1 使 C1 放电（或反向充电）。
电容电压 Vc（即 V₋）从之前的高值指数下降，趋向 -6V。
比较状态：
只要 V₋ > V₊，运放输出保持 V₀ = -6V。
翻转条件：
当 V₋（电容电压）下降到略低于V₊（Vth_low）时，运放翻转，输出变回高电平 V₀ = 6V。
循环过程[输出高 ( 6V)] → C1充电 → Vc ↑ → 达到 Vth_high → 翻转
→ [输出低 (-6V)] → C1放电 → Vc ↓ → 达到 Vth_low → 翻转
→ [输出高 ( 6V)] → ...
结果： 在输出端 V₀ 产生稳定的方波信号，高电平 ≈ 6V，低电平 ≈ -6V。
注意，运放如果是轨到轨运放，输出电压 V₀ 会接近电源电压，否则 V₀和电源之间，可能会有 1~2V 的差距。
为什么需要 R2（正反馈）？
提供滞回 (Hysteresis)：R2 使阈值 V₊ 随输出状态变化 (Vth_high 和 Vth_low)，确保翻转快速、稳定，避免在阈值点振荡（抗噪声）。
加速翻转：正反馈在翻转瞬间将输出变化耦合到同相端，迫使运放迅速进入饱和状态（ 6V 或 -6V），输出边沿陡峭。
面包板上搭建号的电路如下图：
运放是 LM358, 所有电阻都是 100k, 电容 10nF, 电源±6V。
正负电源由两个 6V 小电源政府及串联而成：
波形图如下：
CH1（黄色）：接运放输出引脚，在高低电平之间来回切换。
CH2（青色）：接运放反相输入引脚，在电容充电、放电两个过程循环。
CH3(紫色)：接运放同相输入引脚。在 -3V~2V 两个上下限阈值电压之间跳变。
波形特征总结信号波形类型电压范围物理意义CH1方波-6.12V ~ 4.94V运放输出（振荡结果）CH2指数充电/放电曲线-3V ~ 2V电容电压（充放电过程）CH3方波（阈值跳变）-3V ~ 2V滞回阈值（控制翻转时机）
LM358 是非轨到轨运放，负向饱和电压更接近电源轨，正向饱和电压和电源有 1V 左右的差距。
