一、AHB不对称半桥反激拓扑优势

不对称半桥反激（Asymmetrical Half-Bridge Flyback）结合了半桥和反激拓扑的优点，特别适合中等功率应用。相比传统反激拓扑，它具有：

· 开关管电压应力低
· 可实现软开关操作
· 变压器利用率高
· 适合高频化设计

加入氮化镓器件后，进一步提高了开关频率，减小了磁性元件体积，实现了高功率密度设计。
二、软开关实现原理

ZVS（零电压开关）实现关键：利用电感电流对开关管结电容进行充放电，在开通前将VDS电压降为零。

ZCS（零电流开关）实现关键：在二极管电流自然过零时关断开关管，消除反向恢复问题。

图一

图二
从图一图二可以看出，本电源原边上下管实现了ZVS软开通，副边实现了ZCS。电源工作在ZVS ZCS状态下，具有优异的EMI性能和较高的效率。

图三
三、实测波形分析

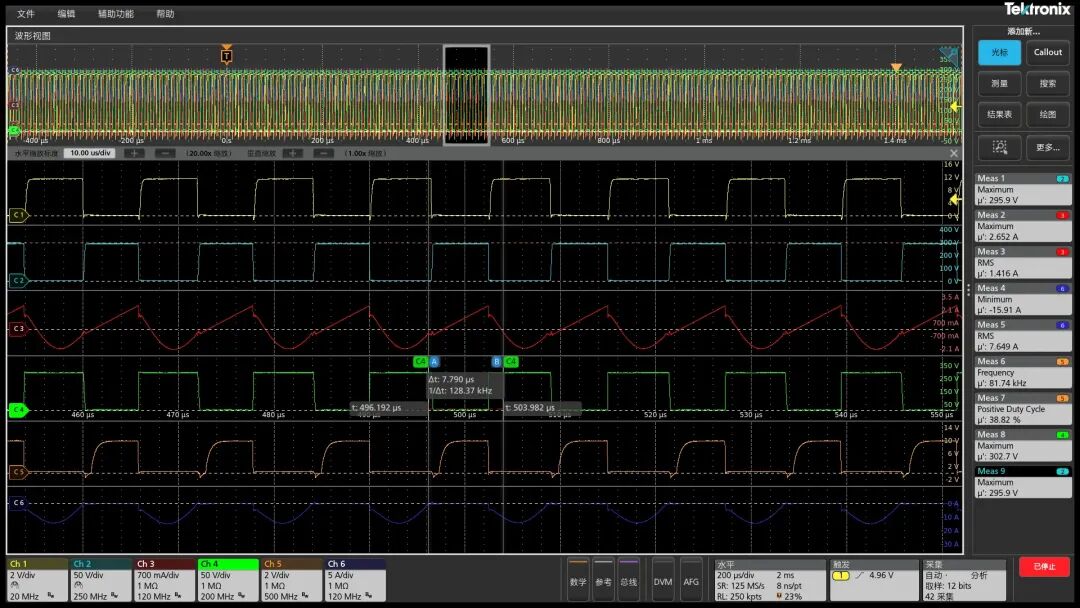

完美波形（图一二）：

· CH1（下管驱动）与 CH2（下管VDS）配合完美，实现ZVS
· CH3（原边电感电流）呈现良好谐振特性
· 图一CH4（谐振电容电压）等于反射电压
图二CH4（上管VDS）
· CH5（上管驱动）与 CH6（副边电感电流）协调一致

不完美波形（图三）：

· 电流波形出现明显毛刺
· 硬开关导致效率降低
· EMI性能较差
四、调试要点分享

1. 谐振参数匹配：谐振电容与电感参数需要精确计算与调试
2. 死区时间优化：死区时间过长过短都会影响软开关效果
3. 驱动电路设计：氮化镓器件需要合适的驱动电压和速度
4. 布局布线：高频下的布局布线尤为关键，减少寄生参数影响

五、氮化镓应用心得

氮化镓器件的高频特性让AHB拓扑优势更加明显，但同时也对驱动和布局提出了更高要求。本次调试中，通过优化驱动回路和调整谐振参数，最终实现了完美的软开关波形。

结语

AHB不对称半桥反激加上氮化镓技术，是实现高效率高功率密度充电器的优秀方案。软开关技术的应用不仅能提高效率，还能改善EMI性能，是电源工程师值得掌握的技能。

希望本次分享对大家有所帮助，欢迎同行们一起交流探讨！
