在电子设备研发中，PCB 设计堪称 “隐形地基”—— 一个看似不起眼的布线失误，可能导致产品过不了安规认证、抗干扰能力差，甚至直接引发发热烧毁。今天就从安规距离、抗干扰技巧、布局布线原则到热设计和工艺细节，用最易懂的语言拆解 PCB 设计的核心要点，新手也能快速上手！
一、安规距离：守住电气安全的第一道防线
安规距离是 PCB 设计的 “红线”，直接关系到设备是否会发生短路、放电等安全隐患，主要包括电气间隙和爬电距离两大核心指标。
关键参数速查
爬电距离：输入电压 50V-250V 时，保险丝前 L-N≥2.5mm；250V-500V 时≥5.0mm。
电气间隙：输入电压 50V-250V 时，保险丝前 L-N≥1.7mm；250V-500V 时≥3.0mm。
特殊要求：一次侧对二次侧≥6.4mm（光耦、Y 电容等间距不足需开槽）；变压器两级间≥6.4mm，加强绝缘需≥8mm。
不同电压对应的最小爬电距离可参考下图，精准匹配需求更省心：
电压范围与推荐最小爬电距离
二、EMC 抗干扰：拒绝 “电磁骚扰”，让信号更稳定
电子设备的 “电磁兼容性” 直接影响使用体验，做好抗干扰设计，才能避免信号紊乱、测试失败。
核心技巧 get 起来

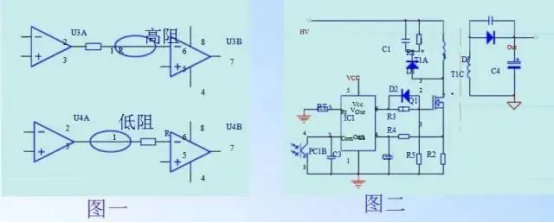

短线优先，就近布局驱动电阻靠近 MOS 管，电流取样电阻靠近 IC 引脚，运算放大器周边元件缩短高阻抗线路，减少干扰接收面积。
长线路抗干扰布局

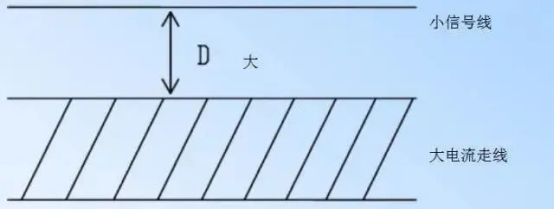

强弱分离，保持距离小信号走线与大电流走线间距≥2.0mm，忌平行布线，避免相互干扰。
小信号线与大电流走线间距
接地有讲究多个 IC 供电采用并联单点接地，避免串联接地的相互干扰；控制回路与功率回路分开接地，散热器优先单点接地，提升噪声抑制能力。
接地方式对比图

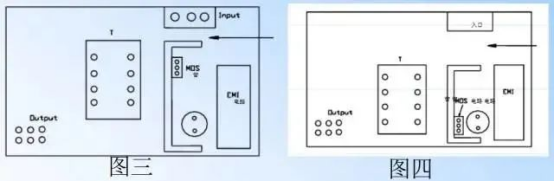

远离干扰源光电耦合器件远离大电流走线、变压器等强电场、强磁场器件；MOS 管、变压器尽量远离输入端子，避免电磁辐射直接作用于输入端导致 EMI 测试失败。
MOS 管、变压器布局对 EMI 的影响图三、布局布线：细节决定成败，这些原则要记牢
合理的布局布线不仅能提升抗干扰能力，还能简化装配工艺、延长产品寿命。
整体布局要点
散热片分布均匀，保证风路通畅；电容、IC 等远离散热器、功率电阻等热元件。
输入 / 输出线长短一致，预留插头线扣空间；电路板边缘的元器件距板边≥2mm。
可调元件（电位器、微动开关等）需匹配整机结构，机外调节元件要与机箱面板旋钮位置对应。
布线黄金法则
线宽匹配电流：50μm 厚铜箔 1mm 宽可通 1A 电流，70μm 厚可通 1.5A，电源线尽量加粗缩短。
拐角要圆滑：避免直角、锐角走线，高频电路中弧形拐角更利于电气性能。
特殊区域禁布线：电感、电流环、金属膜电阻下方不宜走高压线；信号线不穿过变压器、散热片。
过孔处理：大电流区域多增加过孔并加锡，提升载流能力；单面板跳线与低压元件保持安规距离，距散热片≥1mm。
控制回路与功率回路单点接地
四、热设计与工艺：兼顾稳定性与可制造性
热设计关键
温度敏感元件（如 IC）远离发热器件；小板与变压器保持安全距离，避免半导体元件受热损坏。
功率电阻、整流桥等发热器件与电容等易老化元件保持间距，必要时通过加锡方式辅助散热（注意不压焊盘）。
工艺细节不能漏
过锡炉方向需用箭头标注，DIP 封装 IC 摆放方向与过锡炉方向垂直，SOP 封装相反。
贴片元件需设置校正标记（每块板至少 2 个，位于对角），提升贴装准确性。
焊盘尺寸合理：外径一般不少于（引线孔径 1.2）mm，高密度数字电路可最小取（d 1.0）mm；孔径大于 2.5mm 的焊盘适当加大，避免虚焊。

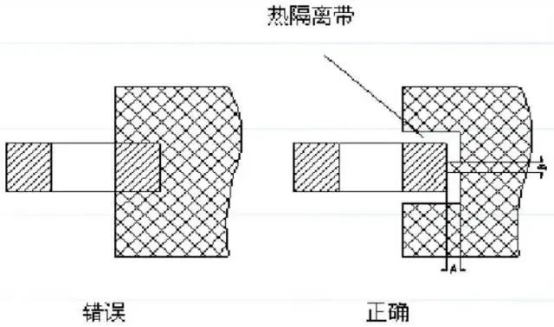

SMD 器件引脚与大面积铜箔连接时，需做热隔离处理，防止焊接时因热量集中损坏元件。
SMD 器件热隔离处理五、常见问题案例：避开这些 “坑”，设计更高效
布局失误六层板将 PWM IC 与光耦放在 MOS 管下方，仅隔 2.0mm PCB 导致严重干扰，改进后移开干扰源，问题解决。（此处插入文档中图 26、27：布局改进前后对比图）
走线不当电流环包围面积过大，接收干扰过多；PWM IC 的采样线与驱动线平行走线，导致相互干扰，缩短走线、避免平行后恢复正常。
PCB 设计是一门 “细节活”，掌握安规、EMC、布局布线的核心要点，就能有效降低设计风险、提升产品可靠性。收藏这份指南，
下次设计时直接对照参考，效率翻倍！你在 PCB 设计中还遇到过哪些问题？欢迎在评论区留言交流～
