在5G通信、新能源汽车、人工智能爆发的时代，PCB作为电子产品的 “骨架与神经系统”，正成为刚需中的刚需。2025年PCB工程师岗位需求同比暴涨 53.4%，78%的硬件岗位明确要求掌握PCB设计，懂技术的人才薪资直接高出同行业 30%，资深工程师年薪突破50万已成常态。
现在，既能搞定功率PCB又精通高速PCB的全能型人才，更是企业争抢的 “香饽饽”—— 这门PCB全能旗舰班，正是你抢占行业红利的关键！
一、PCB行业：前景 + 高薪双在线，越干越吃香
需求持续爆发：5G基站、新能源汽车、数据中心、智能硬件等领域的扩张，让PCB设计需求常年处于紧缺状态，2025年全国招聘职位达1476个，且还在持续增长。
薪资天花板高：应届生起薪约9.8K，1-3年经验工程师薪资稳步提升，5-8 年资深人才年薪 25-40万，掌握核心技术的专家级人才年薪可达40-60 万，热门领域甚至能突破百万。
职业无瓶颈：PCB设计是硬件行业的 “必备生存技能”，不仅能深耕技术成为专家，还能转型项目管理、技术支持、创业等多个方向，职业路径越走越宽。

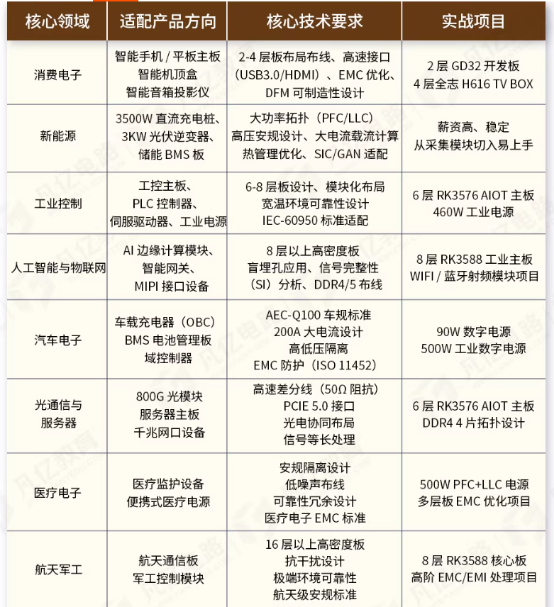

二、学完能做什么？覆盖全行业核心岗位
掌握功率PCB与高速PCB双技能后，你将拥有全流程独立设计能力，轻松适配以下高薪岗位：
PCB全能设计师：独立完成 2-12层板设计，涵盖消费电子、工业控制、通信设备等多领域项目，负责布局布线、性能优化、生产跟进全流程。
高速PCB专项工程师：专注DDR4、USB3.0等高速信号布线，解决信号完整性（SI）、电磁兼容（EMC）等核心问题，适配5G、数据中心等高端项目需求。
功率PCB设计专家：精通AC-DC电源热设计、厚铜PCB设计，服务新能源汽车、工业电源、航空航天等高薪领域，搞定高功率、高散热核心技术难题。
硬件全栈工程师：兼顾原理图设计、PCB布局、调试优化，一人能顶多人用，成为企业不可或缺的核心人才，薪资待遇直接领跑同岗。
三、为什么一定要学这门课？
双核心全覆盖：这门课同时攻克功率PCB和高速PCB两大核心领域，一次学习掌握双技能，竞争力直接翻倍。
破解行业痛点：针对新手 “不会复杂板设计”、老手 “技术滞后被反超” 的困境，课程从基础到高阶层层递进，重点突破多层板设计、SI/PI 仿真、EMC 整改等企业高频需求点。

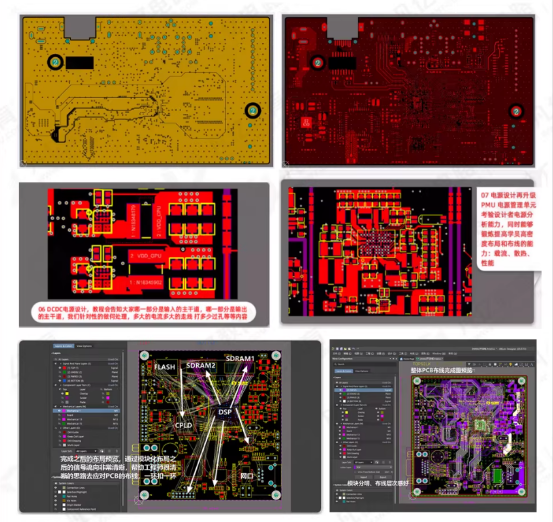

实战化教学：拒绝纸上谈兵，课程融入真实企业项目案例，涵盖 2/4/6/8 层 PCB 板设计，甚至包含相当于 3-5 年工作经验的 6 层板实战项目，学完就能直接上手干活。
双师 + 助教护航：采用 “理论导师 + 实战导师”2V1 教学模式，搭配1对1专属助教，实时解答疑问，课程支持无限次回看，确保零基础也能学会，老手能突破瓶颈。
功率与高速PCB双精通
一、功率 PCB 核心模块：攻克高功率设计难点
1. 功率 PCB 设计核心要求（20W-3500W 全覆盖）
核心内容：高压安规设计、大电流载流计算、热管理优化、SIC/GAN 器件应用、EMC/EMI 防护
掌握目标：搞定从手机快充到工业电源、新能源设备的功率 PCB 设计，满足 IEC-60950 等行业标准
适配场景：新能源汽车、工业电源、光伏逆变器、直流充电桩等高薪领域

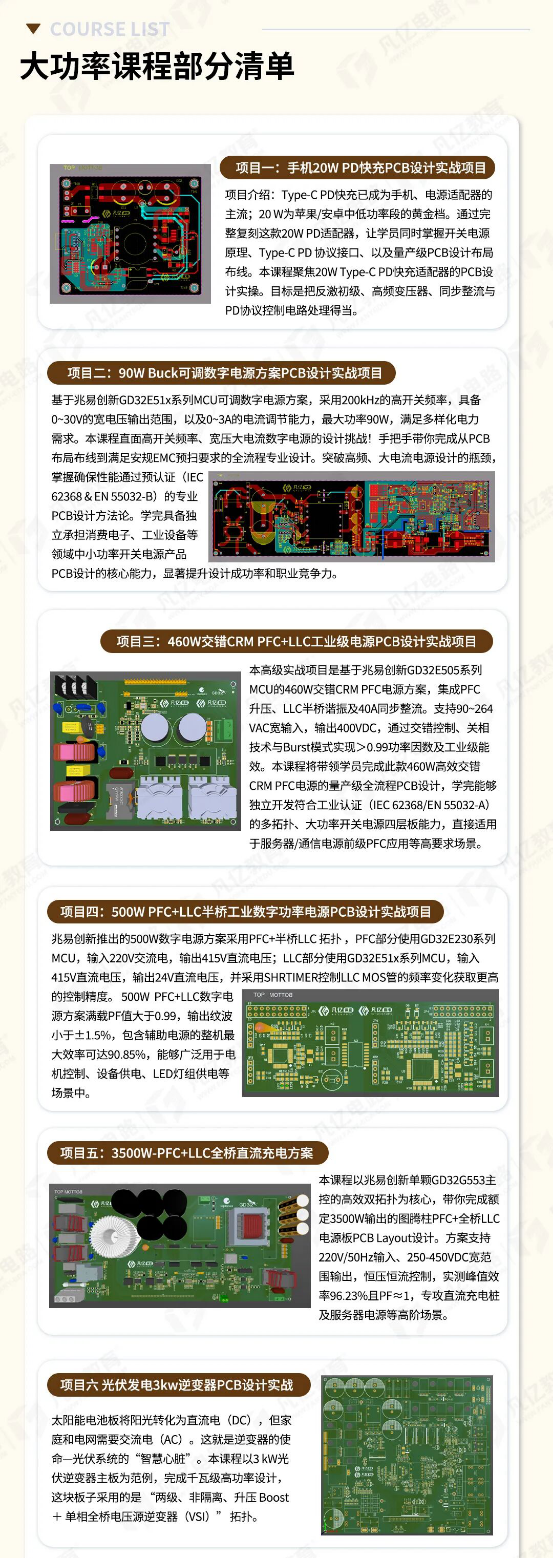

2. 功率实战项目（从易到难强化训练）
项目名称 核心训练点 掌握目标
20W PD 快充 PCB 设计 小功率电源布局、协议适配、高效散热 独立完成消费电子电源设计
90W Buck 可调数字电源 PCB 设计 预认证合规设计（IEC 62368 等）、中小功率开关电源技术 应对消费 / 工业中小功率电源项目

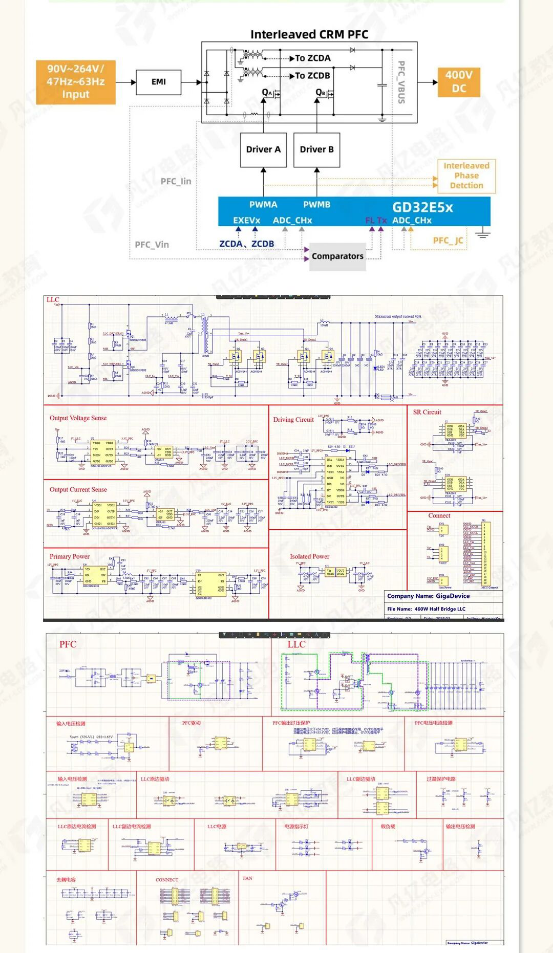

460W 交错 CRM PFC+LLC 工业电源设计 高功率因数、工业级电源稳定性设计 掌握工业级电源核心设计能力
500W PFC+LLC 半桥工业数字电源设计 高精度频率控制、低纹波设计 适配工业控制、医疗设备电源需求
3500W 直流充电方案 PCB 设计 全桥 LLC 拓扑、大功率热管理、高压隔离 具备新能源大功率设备设计能力
3KW 光伏逆变器 PCB 设计 单相全桥电压源拓扑、光伏适配技术 切入新能源光伏领域设计岗位
二、高速 PCB 核心模块：破解高速信号难题
1. 高速 PCB 设计核心技术
核心内容：高速规则制定、信号完整性（SI）/ 电源完整性（PI）分析、等长布线（蛇形等长）、T 点拓扑、BGA 出线
掌握目标：解决 DDR4/5、USB3.0/HDMI、PCIE 5.0、MIPI 等高速接口的信号干扰问题，确保传输稳定性
适配场景：5G 通信、人工智能、服务器、光通信等高端电子设备设计

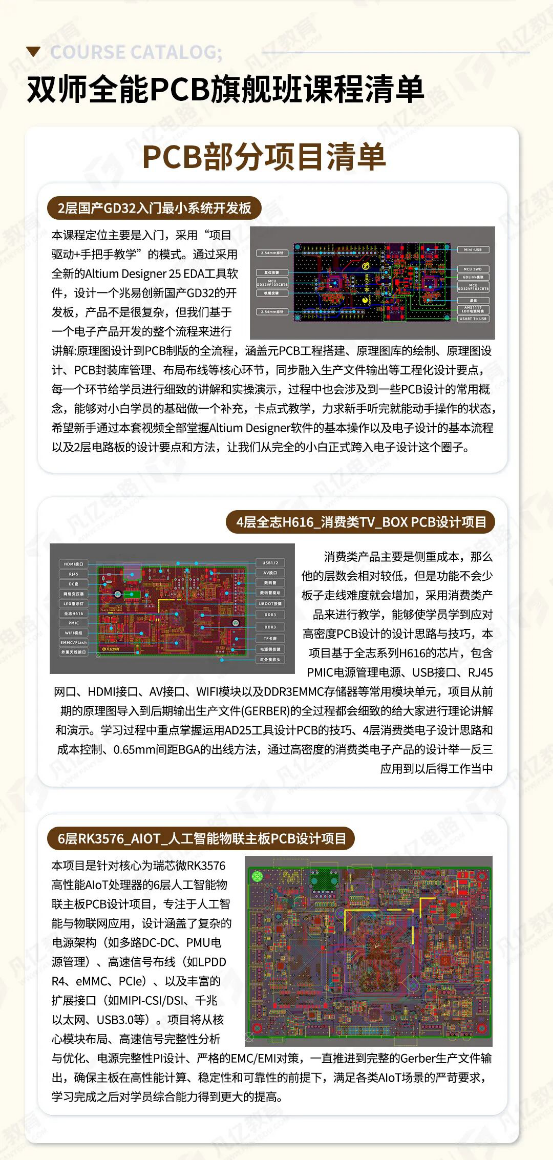

2. 高速实战项目（覆盖多层板与高密度设计）
项目名称 核心训练点 掌握目标
2层GD32/STM32 入门开发板设计 基础高速接口布局入门级信号优化 搞定消费电子基础高速设计
4层全志H616 TV-BOX PCB设计 高密度布线、多接口（HDMI/USB/RJ45）整合 应对消费类高密度板设计需求
6层 RK3576 AIOT 主板设计 DDR4 4 片拓扑、PCIe 接口、信号完整性优化 具备人工智能物联网设备设计能力
8层 RK3588 工业主板设计 盲埋孔应用、WIFI / 蓝牙射频模块整合 适配工业级高速高密度板设计
光模块相关 PCB 设计 高速差分线（50Ω 阻抗）、光电协同布局 切入光通信与服务器高端领域
四、为什么现在学？
行业缺口大：企业急需 “功率与高速” 双技能人才，现在入行能快速抢占岗位红利，薪资谈判更有底气。
技术更新快：课程紧跟行业步伐，采用最新EDA版本软件教学，新增 30-35 个学习单元，确保你学到的都是当下企业最需要的核心技术。
学习门槛低：无论你是零基础想转行，还是有基础想提升，课程都能从硬件根基、工具操作到实战项目逐步推进，配套学习素材文件，让复杂知识变易懂。
就业有保障：课程包含面试指导，助力你轻松通过企业面试，快速入职高薪岗位。
在竞争激烈的硬件行业，多一项核心技能就多一份底气，掌握功率与高速双技能的PCB人才，更是站在了职业发展的 “快车道” 上。
无论是 0 基础转行、职场新人提升，还是资深工程师突破瓶颈，都能精准匹配需求。现在报名不仅能学到上述全部核心内容，还能享受双师 2V1 带学、1W + 元权益赠送（含往年全部课程 + 后续更新课程），直接对标市场3年以上工程师水平！
2026年，别再让 “不会” 成为你的职业短板，加入PCB全能旗舰班弟子计划，跟着行业资深导师学真技术、练实战项目，3个月突破薪资瓶颈，成为企业争抢的全能型高薪人才！
