在高速PCB设计中，时序控制与信号完整性变得愈发重要。你是否也曾面对总线时序不匹配的烦恼？有没有想过“蛇形走线”不仅是个美观技巧，更是一门高效提升性能的实战技能？
今天我们就以Altium Designer中的单端与差分蛇形等长走线技巧为例，手把手教你掌握这项必备技能！每一步配图对应，让你看得懂、学得会！
单端蛇形走线，时序控制第一步
在高速并行总线（如DDR SDRAM）设计中，由于多个数据信号需要同步采样，因此必须实现精确的时序匹配。这时候，蛇形等长走线应运而生！

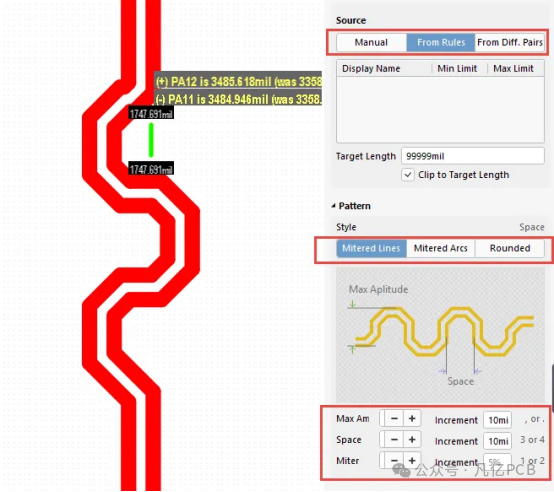

如图1所示：单端蛇形线参数设置等长绕线建议先建立网络类并完成基础布线。之后，通过快捷键 UR 激活等长命令。
参数详解：
- Target Length
设置目标长度（手动、基于网络类、或设计规则）
- Pattern 模式
选择线条类型：斜线条（推荐）、斜弧、半圆（图10-106）
- Max Amplitude
蛇形线最大幅度，建议逐步递增设置为2mil（图10-107）
- Space 间距
建议遵守3W规则，同样可调增量为2mil

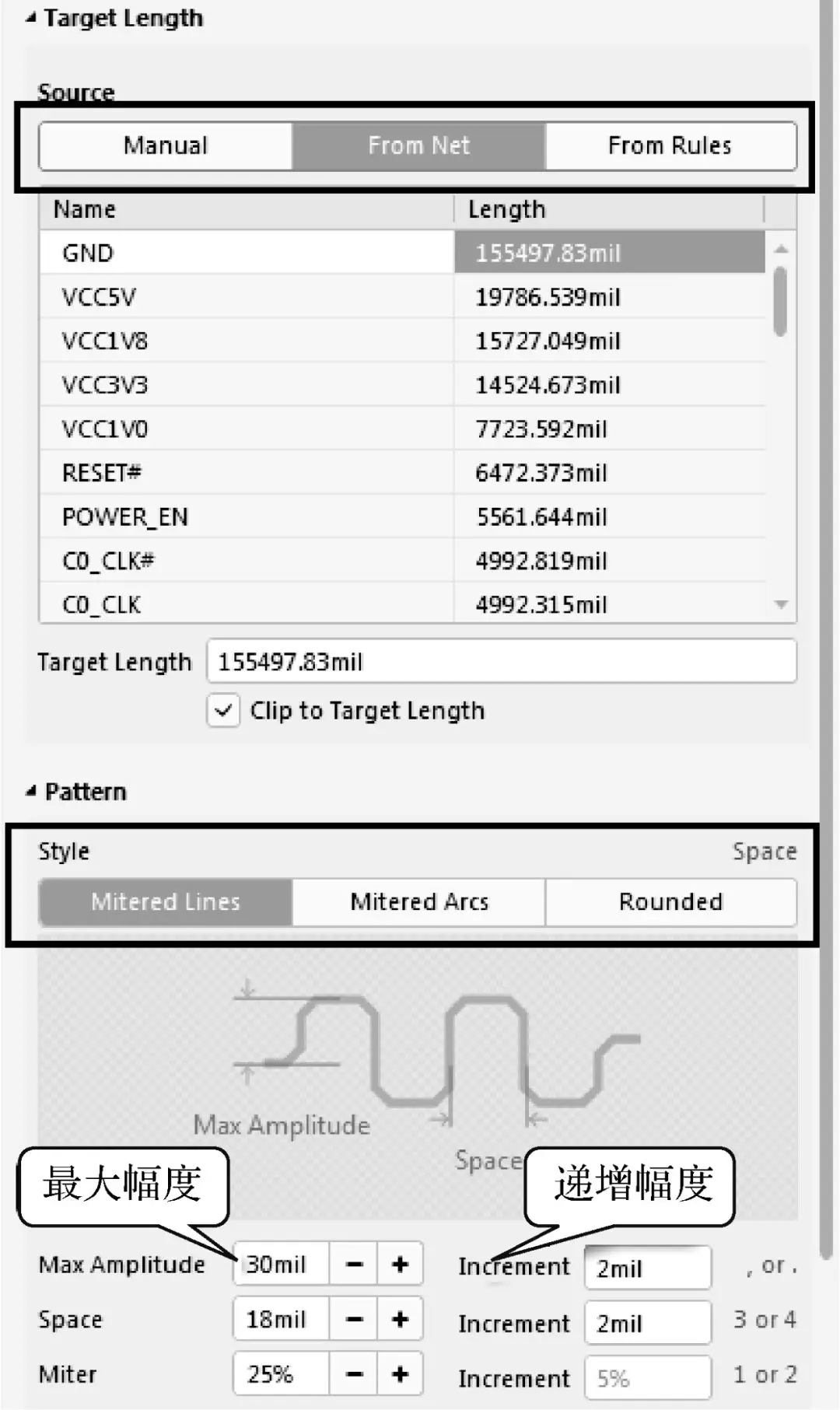

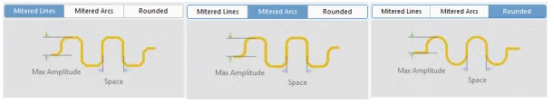

图2 斜线条、斜弧与半圆等长模式
图3 蛇形线及蛇形幅度递增
操作技巧提升效率滑动鼠标生成蛇形线

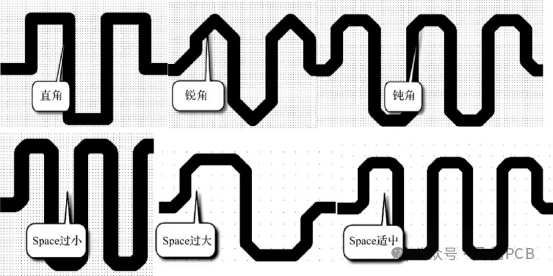

使用键盘 > 和 < 可实时调整蛇形幅度（每次按下为2mil递增/递减）图4：拐角及Space调整技巧数字键盘：1：减小拐角幅度2：增大拐角幅度3：减小线间距4：增大线间距图中示例展示直角、锐角、钝角的调整效果
图4 等长的直角、锐角、钝角及等长的Space调整
后期微调更灵活
即使已经完成蛇形绕线，也可以继续优化！
图5：调整蛇形结构

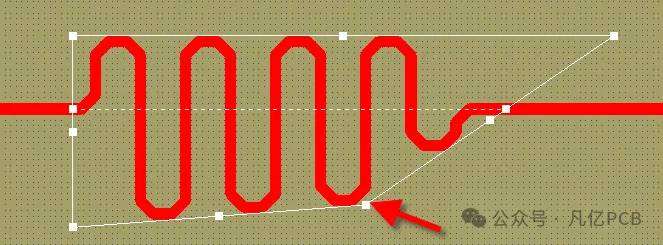

点击走线段，拖动“小点”调整蛇形形状，灵活修正不理想区域。
图5 蛇形线的调整
提效小技巧：阻碍线助力单边蛇形

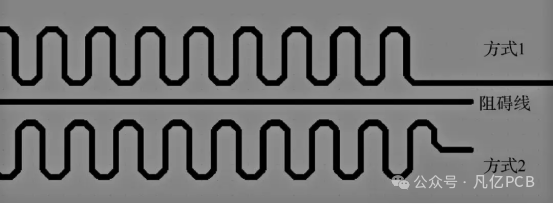

在蛇形线另一侧放置阻碍线，可强制走线集中在一侧，节省空间。完成后删除阻碍线即可。图6-利用阻碍线优化空间
图6 阻碍线的使用
差分信号也能“蛇形”处理！
对于串行差分信号（如USB、SATA、PCIe），虽然没有同步采样要求，但为了保持差分信号完整性和阻抗匹配，差分对等长布线也不可或缺！
📌 图7：差分蛇形线参数设置快捷键 UP 启动“差分对网络等长调节”，设置方式与单端蛇形类似。
图7 差分蛇形线参数设置
差分对内等长处理建议：使用普通单端绕线方式对一条线绕线误差控制在 5mil 内

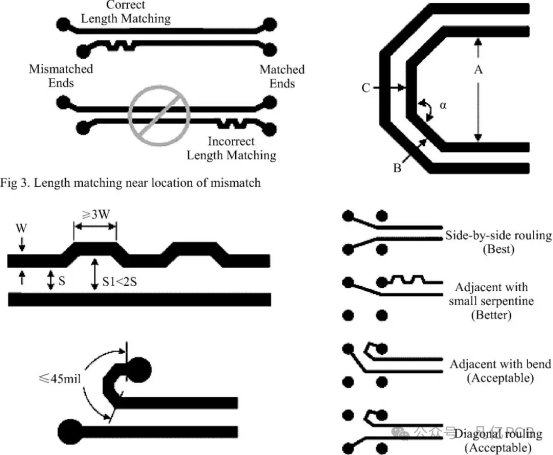

图8 常见差分对内等长方式
总结：走线美感 VS 性能，如何两者兼得？
通过以上图文讲解，你是否已经掌握了Altium Designer中的蛇形走线核心技巧？不论是单端高速总线，还是差分高速信号——合理等长布线+灵活调节技巧，才是打破“设计瓶颈”的关键！
