在SMT贴片与自动化生产中，PCB光学定位点，即Mark点，是确保元件精准贴装的核心基准，是工程师需要重点掌握的知识之一。
1、Mark点的组成
①标识点（特征点）
形状：优选直径1.0mm（±0.2mm）的实心圆，可选方形或十字形（需设备兼容）。
材料：裸铜（推荐）、镀锡/镍（增强对比度），表面需平整（平整度<15μm）。
尺寸：直径范围1.0-3.0mm，建议统一采用1.0mm（避免识别误差）。
②空旷区
要求：半径≥2倍Mark点半径（R），推荐3R（R=1.0mm时，空旷区直径6.0mm）。
规则：区域内无走线、焊盘、丝印或V-CUT槽，确保光学识别清晰度。

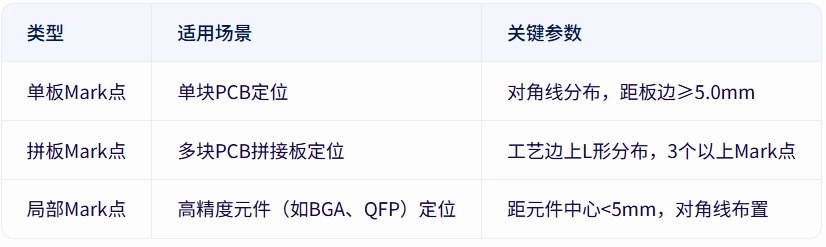

2、Mark点的类型及场景
3、Mark点的选型及设计规范
①形状与尺寸
圆形Mark点为首选（识别精度高），方形或十字形需设备支持。
直径1.0mm（兼容多数设备），最大不超过3.0mm（避免识别窗口限制）。
②位置与数量
单板：至少一对Mark点，位于最长对角线，距板边≥5.0mm。
拼板：每块单板Mark点位置一致，工艺边添加辅助Mark点。
双面贴装：每面均需布置Mark点，位置对应。
③材料与对比度
裸铜Mark点需防氧化处理（如喷锡），或采用镀锡/镍增强反射率。
背景对比度：Mark点与基材颜色差异显著（如裸铜与绿色阻焊层）。
④环境适应性
耐高温：Mark点材料需耐受回流焊温度（通常>200℃）。
防污染：避免Mark点被油污、指纹覆盖，影响识别。

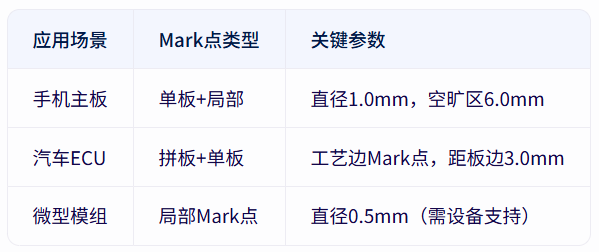

4、应用场景
