凡亿Allegro Skill封装功能-添加禁布区介绍与演示

2025-04-01 11:08
83

定位孔用于固定元件的位置,当元件受到外力作用时,定位孔周围的PCB板可能会发生变形或弯曲,进而导致附近走线断裂或元件焊接点开裂。因此,为确保电路板的可靠性,定位孔周围需要设置单边外扩0.5mm的禁布区。那么,在封装编辑中,如何为定位孔添加禁布区呢?

1、在设置禁布区尺寸前,需先确认焊盘的实际尺寸,以便准确计算所需的禁布区范围。具体操作步骤如下:首先,在菜单栏中选择"Tools-Padstack-Modify Design Padstack..."选项;然后,左键点击选中目标焊盘,在右键并选择"Edit"功能,如图1所示。


图1 查看焊盘尺寸

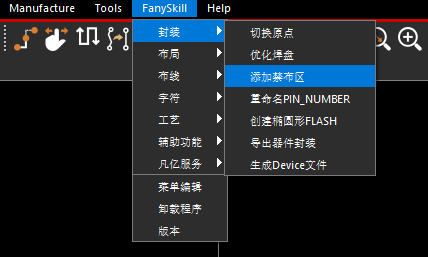

2、方式一:在菜单栏中点击"FanySkill-添加禁布区"选项,如图2所示;

方式二:在"Command"命令行中输入快捷命令"FYKP"并按下回车键执行。


图2 打开“添加禁布区”选项

3、在弹出“Allegro PCB Designer”弹窗添加禁布区,在“Enter radius of antipad”选项填写禁布区的尺寸,如图3所示;具体计算方法如下:已知焊盘直径为2.50mm,单边外扩0.5mm,则总外扩量为1mm(0.5mm×2),因此禁布区半径为(2.50mm+1mm)/2=1.75mm。输入正确尺寸后,点击"OK"确认,再选择目标焊盘即可完成禁布区的添加,如图4所示。


图3 填写禁布区尺寸


图4 禁布区添加完成

4、每次操作仅能为单个焊盘添加禁布区,如需为多个焊盘设置禁布区,需依次重复执行上述操作流程。

凡亿Allegro Skil视频教程观看:https://www.fanyedu.com/course/21863.html

电脑端复制到浏览器:https://www.fanyedu.com/course/21863.html
