上周五晚上10点，研发部的老王给我发微信："周哥，救救！换了国产DC-DC芯片，一上电板子直接冒烟了，芯片炸了一片！"
这种事我在业内见过太多次了。说起来，国产芯片替代进口这件事，这几年确实是趋势，但兼容性这个坑，真的不是随便找个Pin-to-Pin就能躺平的。
今天就把我们踩过的那些坑整理一下，给大家做个参考。换芯片之前，先把这篇文章过一遍，至少能避开80%的雷。
一、为什么国产芯片换上去会出问题？其实啊，很多人觉得"封装一样、引脚一样"就能直接替换，这想法太天真了。我之前也这么认为，直到烧了三块板子才老实。
国产芯片和进口芯片的差异，主要来源于这几个方面：
1. 数据手册的"美颜"程度不同
不是说国产芯片故意造假，而是测试条件可能不一样。进口大厂的数据手册往往是在全温度范围、全电压范围下测的保证值，而有些国产芯片手册上写的可能是"典型值"或者"最佳条件下的测试值"。等你实际用起来，发现效率低5%、纹波大一倍，那都是正常的。
2. 内部设计细节的差异
就算是同一个拓扑结构，内部MOSFET的导通电阻、开关时序、软启动逻辑这些细节，每家厂商的实现都不一样。进口芯片用了十几年积累的"经验值"，国产芯片可能在某些边界条件下还没有充分验证。
3. 封装和焊盘的"细微"差别
说起来挺好笑的，有些标称Pin-to-Pin的芯片，热焊盘的大小或者位置可能有零点几毫米的差异。这种差异在普通消费电子里问题不大，但要是在高温或者振动环境下，焊点疲劳的问题可能两三个月就暴露出来了。
二、常见兼容性问题清单（建议收藏）
这部分是重点。我把容易出问题的点按类别整理了一下，换芯片之前最好逐项核对。
1. 引脚定义差异——最容易踩的坑别以为引脚名称一样功能就一样！以下几个引脚特别容易出问题：
EN使能引脚：有的是高电平使能，有的是低电平使能。有的阈值是0.8V，有的是1.2V。如果原设计是低电平使能，你换了个高电平使能的芯片，那上电就炸一点都不夸张。
PG（Power Good）引脚：有的芯片有PG脚，有的没有。有的PG是开漏输出需要上拉，有的是推挽输出直接能出高电平。这个细节很多人会忽略，结果就是MCU一直检测不到PG信号，反复复位。
SS/TR（软启动）引脚：有的芯片软启动电容是外接的，有的是内部固定的。换芯片之后如果没注意这个，启动电流可能会把前级电源拉垮，或者启动时间变得很长导致系统超时。
这个问题比较隐蔽。CSDN上有个很实在的帖子讲过，MLCC电容的直流偏压效应很多人不知道——一个标称10µF的电容，在12V工作电压下实际可能只剩5µF。
国产芯片和进口芯片对这些电容的要求可能不同：
• 有的要求输入电容必须用低ESR的陶瓷电容，电解电容直接罢工
• 有的对输出电容的容值和类型有严格要求，不是随便加个电容就能滤纹波
• 有的芯片输入电容距离远了那么1-2mm，纹波就大到超标
有个案例我印象特别深：某款国产DCDC替换TI的型号，输入电容推荐用X5R材质，实际板上用的是X7R，看起来差不多对吧？结果低温-20°C启动的时候，X7R的容值衰减更厉害，直接触发了欠压保护。
3. 开关频率差异开关频率这个参数看起来简单，实际上影响很大：
• 开关频率不同，电感的感量需要重新计算
• 频率越高，磁性元件的损耗越大，发热也不同
• EMI滤波器的设计也要跟着调整
比如说，原来用的是TI的芯片，开关频率570kHz，你换了个国产的1.2MHz的芯片，还用原来的电感，那效率肯定要打折扣，发热也会更严重。
4. 软启动时间差异软启动这个参数直接影响启动时的电流冲击。进口芯片一般有精确的软启动时序控制，国产芯片的软启动逻辑可能简化了不少。
按我的经验，如果原芯片软启动时间是2ms，换了个软启动时间10ms的国产芯片，在有些需要快速响应的系统里可能没问题，但如果后级有大容量电容，可能导致启动时序不符合要求。
反过来，要是国产芯片软启动太快，启动电流冲击大，可能把前级的保险丝或者限流电路触发了。

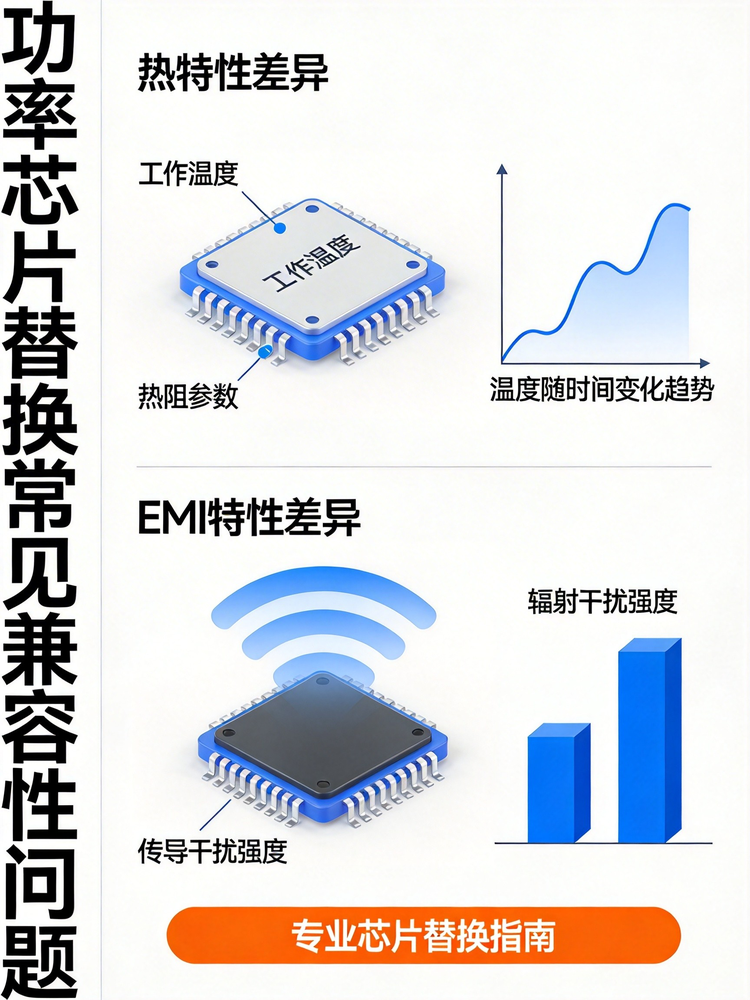

5. 热特性差异热阻这个参数很多人在选型的时候不会仔细看。我之前看过一个对比数据，AP7387（进口LDO）的热阻是79°C/W，而国产替代型号CSM7387的热阻是95°C/W。
别小看这十几度的差异。在同样的功耗下，芯片结温可能差个十几度。在高温环境里，这可能就是过温保护触发和不触发的分界线。
另外，热焊盘的连接方式也很关键。有的芯片底部有散热焊盘，需要充分接地才能发挥性能。换完之后如果焊盘没焊好，散热性能直接腰斩。
有一说一，这块的差异是最难发现的，也是出问题最隐蔽的。
进口大厂的芯片通常会有"频率展频"（Spread Spectrum）功能，用于降低EMI峰值。国产芯片为了节省成本，很多没有这个功能。
有个真实的案例：某5G小基站模块替换电源芯片后，初期测试电压稳定，但连续运行72小时后，射频前端的ADC采样出现了周期性噪声。查了很久才发现，电源纹波在28MHz处有异常谐波——就是因为新芯片没有展频功能。
这种问题在实验室短时间测试根本发现不了，必须做长时间老化测试才可能暴露。

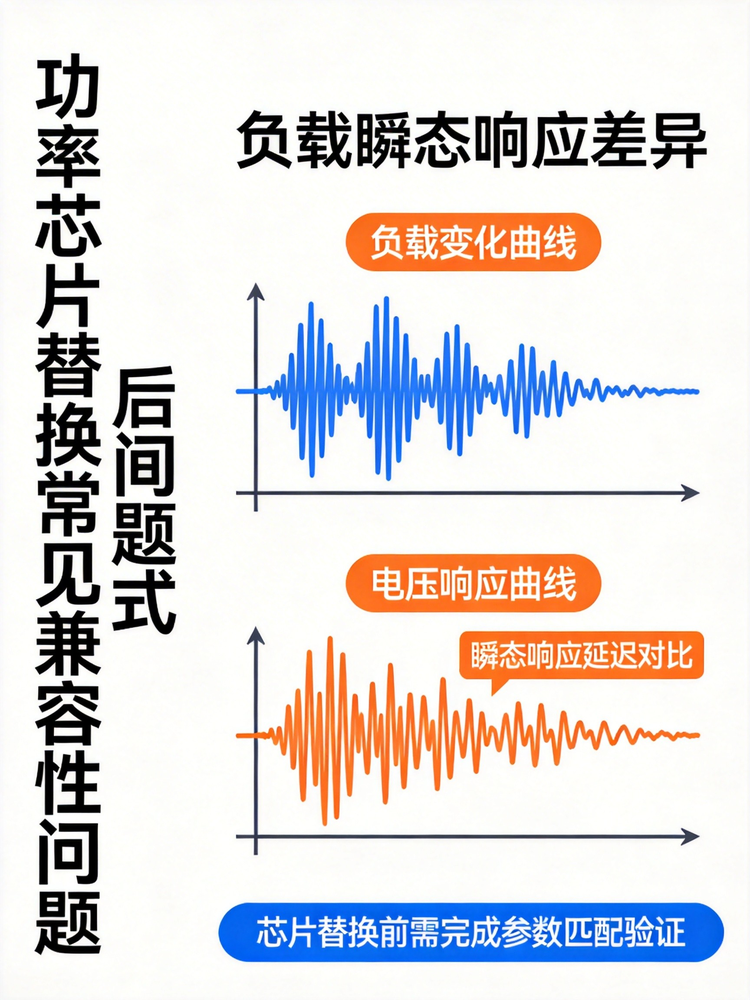

7. 负载瞬态响应差异负载瞬态响应听起来是高级参数，其实直接影响后级电路的稳定性。
进口芯片在负载突变时，输出电压的过冲/下冲通常能控制在±30mV以内。某些国产芯片在相同条件下，过冲/下冲可能达到80-120mV。
在普通应用里这点差异问题不大，但要是给FPGA内核供电，或者给精密模拟电路供电，电压波动可能就是致命的。
三、排查步骤和测试方法如果你的板子已经换了芯片但没炸，先别急着庆幸。按下面的步骤排查一遍比较稳妥。
第一步：静态检查断电情况下，用万用表测量关键节点的阻抗：
• VIN对地是否短路
• SW节点对地是否短路
• BST电容两端是否正常
如果发现短路，别犹豫，先别上电，问题大概率出在电容或者芯片本身。
第二步：关键电压测量上电后用万用表和示波器测量这几个关键点：
• VIN：稳定无跌落，无大幅纹波
• EN脚：确认电压是否达到芯片的使能阈值
• SW节点：应该有方波输出，频率接近设定值
• FB引脚：通常应该在0.8V（具体看芯片手册）
• BST-SW压差：应该比SW高4.5~5.5V
第三步：启动波形分析用示波器抓启动波形，重点观察：
• 启动时输入电流是否有尖峰
• 输出电压爬升是否平滑
• 软启动时间是否符合预期
• 有没有振荡或者过冲
第四步：负载瞬态测试这个测试很重要！用电子负载做0-100%负载突变，观察：
• 输出电压过冲/下冲幅度
• 恢复时间
• 稳态纹波
和原来的芯片对比一下，如果差异太大，说明环路特性不匹配。
第五步：温升测试满载运行一段时间后，用手摸或者用热像仪测量芯片表面温度。国产芯片的热阻通常会比进口芯片高一些，如果温度超标，可能需要加强散热或者降低负载使用。
四、真实踩坑案例分享案例一：EN脚逻辑搞反了这是老王那次冒烟的直接原因。他换的国产芯片是低电平使能，但原设计是EN脚上拉到VIN高电平使能。上电瞬间，EN脚被拉高，而芯片实际需要低电平才能工作，结果就是芯片一直处于异常状态，开关MOSFET疯狂导通，直接炸了。
解决方法：换回高电平使能的型号，或者改EN脚的电平配置。
案例二：反馈电阻算错了这个坑是我自己踩的。换了一个FB参考电压不同的芯片（一个是0.8V，一个是0.6V），输出电压设定电阻没有重新计算，结果输出电压偏高，后级LDO直接过热。
VOUT = VREF × (1 + R1/R2)，参考电压变了，比例也要跟着变。
案例三：电感饱和电流不够某次替换，启动的时候总是偶尔重启，后来发现是电感饱和电流选型不当。国产芯片的峰值限流点可能比进口芯片高一点，原来的电感刚好够用，换完之后就捉襟见肘了。
解决方法：电感饱和电流要留20%以上的余量，选择大于芯片峰值限流点1.5倍的型号。
案例四：输入电容位置太远有个项目，换完国产芯片之后纹波一直超标。查来查去，发现原来的板子上输入电容离芯片有5mm，勉强能用。但国产芯片对输入电容的位置更敏感，必须控制在3mm以内。
这种问题很玄学，同一批板子有的正常有的异常，排查起来特别头疼。
五、替换前的检查清单最后给大家一个实用的检查清单，换芯片之前逐项核对，能避开大部分坑：
□ 封装和引脚对照
——物理尺寸是否一致？热焊盘位置是否相同？
□ 引脚功能核对
——EN使能逻辑（高/低）是否一致？阈值电压是否相同？
——PG功能是否有？输出方式（开漏/推挽）是否匹配？
——SS软启动方式（内/外部）是否一致？
□ 电气参数对比
——输入电压范围是否覆盖原设计？
——输出电流能力是否满足？
——开关频率是否相同？如不同，电感是否需要更换？
□ 反馈网络检查
——FB参考电压是否相同？不同的话，反馈电阻需要重新计算
□ 电容要求核对
——输入电容类型和容值要求是否一致？
——输出电容是否需要满足特定规格？
□ 热设计评估
——芯片热阻是否更高？PCB散热是否需要加强？
□ 保护功能确认
——过流保护阈值是否相同？
——过温保护阈值是否相同？
——是否有UVLO欠压保护？阈值是否匹配？
□ 认证和可靠性
——是否需要车规认证（AEC-Q）？
——是否有长期稳定性数据？
写在最后说了这么多，不是说国产芯片不好。恰恰相反，这几年国产电源芯片进步很大，很多型号在消费电子领域已经能和进口芯片掰手腕了。
但我们做工程的，最忌讳的就是"差不多就行"。Pin-to-Pin兼容只是最低要求，真正的兼容性体现在整个系统的每一个细节里。
我的建议是：非关键路径的电源，可以用国产芯片试试水，但一定要做足验证。如果是汽车电子、医疗设备、工业控制这些对可靠性要求高的场景，稳妥起见，还是用经过验证的方案。
毕竟，板子冒烟事小，系统崩了事大。大家共勉。
