热设计不做好的后果：一块炸掉的MOSFET告诉我的事

说起来都是泪。那天凌晨两点，实验室突然"砰"的一声闷响，我还以为谁把热水瓶炸了。冲过去一看——好家伙，一块MOSFET已经炸得面目全非，引脚歪七扭八，PCB板上的铜皮都烧黑了，空气里弥漫着一股焦糊味。

按我的经验，这种场景在电源圈其实挺常见的。出了问题大家第一反应是"器件质量问题"、"layout有问题"，但这次还真不是——芯片是正规渠道买的，板子也是按经典布局画的。那问题出在哪？热设计没做好。

炸裂的MOSFET，场面相当惨烈

说起来，那块板子我跑了一段时间了，一直温温热热的，我也没当回事。结果那天晚上气温高，机箱里更闷热，芯片结温直接飙过150℃，硅片承受不住——Boom。

其实现在回想起来，那次炸机早有预兆。调试的时候我就发现芯片外壳有点烫手，但当时觉得"能接受"、"问题不大"。后来查datasheet才发现，这款MOSFET的最大结温是150℃，我连 margin 都没留。环境温度一高，热平衡直接被打破，结温就直接失控了。

更坑的是什么呢？我用的是TO-220封装，以为散热面积够大了，没加散热器。结果这块把我坑惨了——TO-220裸芯片的 Junction-to-Ambient 热阻（R_θJA）随 PCB 布局差异巨大，从62℃/W到124℃/W不等。我那板子layout一塌糊涂，热阻估计直奔100℃/W去了。

💡 血的教训：器件能正常工作，不代表热设计没问题。环境温度升高 + 长时间满载 = 热失效的定时炸弹

其实热设计本质上就一个公式：热量产生 ≤ 热量散失

MOSFET在工作时会消耗功率，转换成热量。这些热量需要通过热传导、对流、辐射散到空气中去。如果散热路径上的任何一个环节出了问题，热量就会堆积，结温升高。

温度过高会有啥后果？轻则性能下降、重则烧毁炸机。MOSFET的结温每升高10℃，寿命减半可不是说着玩的。有研究表明，结温从105℃升到125℃，半导体器件的失效率会增加2-4倍。

热设计里有个核心概念——热阻。它跟电阻类似，表示热量传导的阻力，单位是℃/W（摄氏度每瓦）。热量从芯片结温散到环境温度，要经过好几段热阻，就像水流要经过管道一样。

热阻串联模型：热量从结温到环境温度的传递路径

那为什么热阻会串联呢？想象一下热量从芯片内部跑到空气中的过程：

首先，热量从芯片内部的PN结产生，需要先传到芯片外壳（结到壳热阻 R_θJC）；然后从外壳传到散热器或PCB（壳到散热器热阻 R_θCS），如果没加散热器就直接到空气；最后从散热器或PCB散到周围空气（散热器到空气热阻 R_θSA）。

每一段都有"阻力"，就像电阻串联时总阻值为各段之和，这些热阻也是串联关系，总热阻等于各段热阻之和。

T_j = T_a + P × (R_θJC + R_θCS + R_θSA)

这个公式特别重要！T_j是结温，T_a是环境温度，P是功耗。设计时要把T_j控制在芯片的maximum junction temperature以下，一般留10~20℃的余量。

主要热阻包括：

• R_θJC：结到外壳热阻，芯片自带，datasheet上能查到
• R_θCS：外壳到散热器热阻，取决于导热材料（硅脂、导热垫）
• R_θSA：散热器到环境热阻，取决于散热器设计和散热方式

按我的经验，给大家算一个实际案例：

假设我们用一款功率MOSFET，功耗P=5W，环境温度T_a=50℃（机箱内高温场景），R_θJC=2℃/W（结到壳），R_θCS=1℃/W（用导热硅脂），需要加多大散热器？

芯片手册说最大结温是150℃，我们留20℃余量，那最大允许结温就是130℃。根据公式：

R_θSA = (T_j - T_a) / P - R_θJC - R_θCS = (130 - 50) / 5 - 2 - 1 = 13℃/W

所以散热器热阻需要小于13℃/W才能满足要求。选型时就得找R_θSA ≤ 12℃/W的散热器，留点裕量。

说起来，我当年刚入行的时候压根不懂这个算式，觉得datasheet上写的"Thermal Resistance"能用就行。结果第一次独立做电源，满载跑了半小时就炸了，那叫一个刻骨铭心。

⚡ 实测经验

选型时不要只看常温25℃下的参数。datasheet里的R_θJC是在标准条件下测的，实际应用中要打折算。另外，有些手册会标注不同PCB面积下的R_θJA值，一定要对应自己的layout情况选择。

按我的经验，PCB布局对散热影响巨大。这块把我坑惨了——当时为了走线美观，芯片下方的铜皮被割得支离破碎，热量传导不出去。

PCB大面积铺铜+热过孔，红色标注散热路径

正确的做法是：

• 大面积铺铜：芯片焊盘下面铺实铜，别开窗别割铜皮。铜的导热系数是空气的几十倍，1平方厘米的铜皮热阻只有零点几℃/W
• 热过孔：从芯片焊盘到背面打过孔阵列，让热量传递到背面继续散热
• 开孔区域：芯片正上方不要放高器件挡住热辐射通道
• 多层板连接：多层板的内层铜皮通过大量热过孔连接，形成热扩散层

关于铺铜面积，有个经验公式可以参考：对于电源芯片，每1W功耗需要约1平方英寸（6.45平方厘米）的铺铜面积来维持较低的温度。这是针对单面板的估算，双面板可以减半，因为两面都能散热。

热过孔的具体打法其实有讲究：

• 过孔直径：0.3-0.5mm比较合适，太小焊锡流不进去，太大占面积
• 过孔间距：一般1-1.2mm排列，太密会影响机械强度
• 过孔数量：从芯片焊盘往外，密集的过孔阵列比稀疏的好
• 过孔镀铜：必须保证镀铜厚度，一般1oz（35μm）以上

我之前做过一个对比测试：用同样功耗的芯片，分别放在铺铜完整和铺铜被割断的板子上跑。结果铺铜完整的板子芯片温度比铺铜割断的低了将近30℃。这30℃的温差可能就是生死之别。

当PCB散热不够用的时候，就得加散热器了。这里面有个常见的选择困难：自然散热还是带风扇？

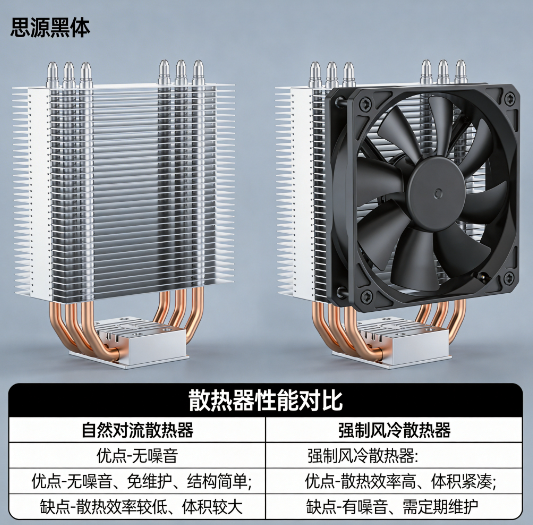

自然对流散热器 vs 强制风冷散热器

其实按场景来选就行：

• 功率密度低、空间充足 → 自然对流散热器，安静可靠
• 功率密度高、空间受限 → 强制风冷，效率高但有噪音
• 高可靠性场景（工业、汽车）→ 优先自然对流，风扇是易损件
• 成本敏感产品 → 自然对流优先，减少风扇和温控电路成本

这里给大家一组对比数据，更直观：

• 自然对流散热器热阻范围：5-20℃/W（受体积限制大）
• 强制风冷散热器热阻范围：1-5℃/W（风扇提供额外散热）
• 同体积下，风冷散热能力约是自然散热的3-5倍

选散热器的时候主要看热阻R_θSA，数值越小散热能力越强。还要注意安装方式——贴片焊接还是螺丝固定？接触面平整度够不够？导热硅脂涂多少合适？

说到导热材料，这里面也有门道：

• 导热硅脂：最常用，热阻低（0.01-0.05℃·in/W），但长期使用会干裂
• 导热硅胶垫：便于批量生产，但热阻比硅脂高
• 相变材料：价格贵，但长期可靠性好，用于军工航天

我踩过的坑是：硅脂涂太厚反而不好。有些人以为涂厚点热阻更低，其实不然——硅脂本身有热阻，太厚反而增加热阻。一般涂0.1-0.2mm厚度，用刮刀刮均匀就行。

⚡ 经验之谈

散热器选型最好留20%以上的裕量。毕竟datasheet上的热阻曲线都是理想条件，实验室台面干净整洁，实际机箱里风扇滤网堵了、灰尘满了，热阻能增加30%甚至更多。

说了这么多理论，实战怎么验证？热测试是必须的环节。

热电偶+红外热成像仪，实测温度分布

常见方法有这两种：

• 热电偶测试：用热电偶探头直接接触芯片外壳或焊点测量温度。优点是精度高，缺点是只能测几个点
• 红外热成像：用热像仪拍整板温度分布。优点是能看到全局，缺点是对黑色器件测不准（发射率问题）

测试时要模拟最严苛工况：

• 最高环境温度（比如40℃）
• 最大负载持续运行
• 风扇调速到最低转速（如果有用PWM调速的话）

我一般会做"温度降额"测试——逐步降低保护阈值，直到某个温度下出问题了，这个温度就是系统的实际热瓶颈。这招特别适合找隐藏的热问题，比如某些角落散热不好，但热电偶没测到。

还有几个常见问题及解决方案：

Q1：热测试时温度波动大怎么办？

其实这是正常的，设备升温需要时间。建议开机后等30分钟到1小时，让系统热平衡了再读数。最好用数据记录仪连续记录温度曲线，排除环境温度波动的影响。

Q2：热成像测不准黑色芯片怎么办？

这个我踩过坑。黑色器件发射率低，红外测出来的温度偏低。解决办法是在芯片表面贴一小块黑色胶带（发射率约0.95），测胶带温度反推芯片温度。

Q3：散热器装上后温度反而更高了？

这种我也遇到过。多半是安装不当——接触面有缝隙、没涂硅脂、螺丝没拧紧。散热器与芯片之间必须紧密接触，缝隙里的空气热阻极高。检查一下接触面是否平整，硅脂是否涂均匀。

💡 测试时机：设计完成后、认证前、量产爬坡后都要测。器件换了批次、散热器换了供应商，都可能引入差异。

说起来，热设计这东西挺反直觉的——电路设计、调试验证都能出成果，但热设计做好了，机器正常运行，没人会注意到你。

但一旦出问题，那就是灾难性的。炸机还算小事，万一产品到了客户手里出问题，那才是真的头疼。我见过因为热失效召回的案例，那损失可不是一两个MOSFET能比的。

所以啊，趁着项目还在设计阶段，老老实实把热仿真做一做、样机热测试跑一跑。别等到炸机了才追悔莫及——虽然我当时就是这么过来的，人教人教不会，事教人一次就会。但我还是希望看到这篇文章的你，能少走点弯路。

祝大家的MOSFET都平平安安，炸机远离！🔥
