又踩了浪涌电压的坑

2025-12-09 14:59
513


我还心想估计是客户接了220V吧,我们这是接12V开关电源的啊。    和客户沟通好,发现一切操作都没有问题,电源也不是劣质的开关电源,接的是12V电池。    不应该啊,选的型号余量足够,而且已经陆续出货了不少了,没有听说过这种情况。    于是让客户把电池寄过来一块,看看能不能找到什么蛛丝马迹,希望是客户电池的问题

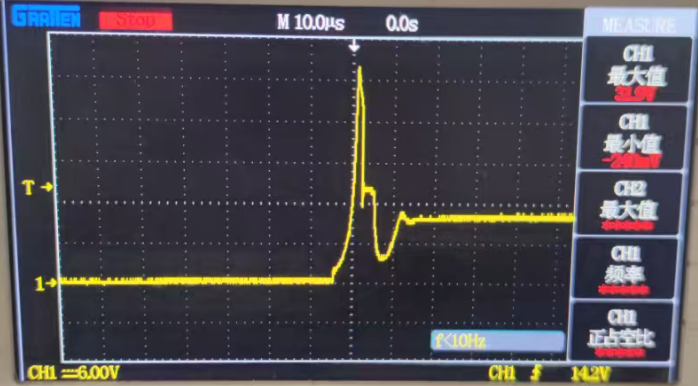

]fab222dcda28706411049e40558899.jpg收到客户的电池后,首先使用万用表测量电池电压OK,12V很稳。其实一开始我就怀疑是浪涌电压或者电流了。但是为什么别的电池和开关电源供电都没有问题?拉两根线到模块上,电源那边跟客户一样搭接一下“啪”,报废一个。然后再来一个……牺牲几个以后抓取到下面的上电波形53ab8fac73dcdfeb2d2303815f26a6.jpg

可以看到最大电压冲到30几V我就奇了怪了,听过过开关电源不稳,有浪涌电压的,这个一个铅酸电池哪来的浪涌电压?

这个30多V、1us的尖峰电压的来源,并不是电池本身,而是由接线方式(导线电感) 和 物理接触动作 共同产生的一个典型的寄生效应。

下面我们来详细分析这个电压是怎么来的,以及如何解决它。

这个30V 的电压尖峰是怎么来的?

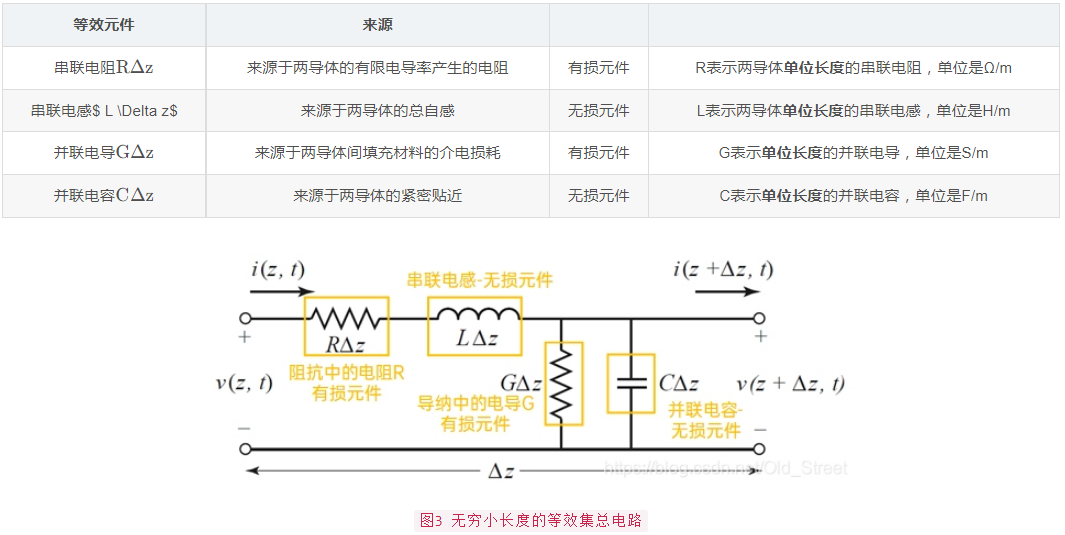

核心原因在于:导线并不是理想的零电阻、零电感导体,它本身存在微小的寄生电感(分布电感)。这其实是高频电路领域的知识。


当用正极导线去“接触”电池正极时,这个过程并不是理想的瞬时导通,而是会发生一系列的微观弹跳和短暂接通/断开。正是这个不稳定的物理接触过程,激发了以下物理现象:

  1. 形成回路:在第一次接触的瞬间,DCDC模块输入端的大滤波电容开始充电,回路中开始有电流流动。这个回路由电池、导线和DCDC模块构成。

  2. 电流建立:电流I开始流过导线,由于导线有寄生电感L,根据电感的特性,电感会抵抗电流的变化,因此能量会以磁场的形式储存在电感中(能量 = 1/2 * L * I²)。

  3. 关键步骤:微观断开:在“接触”的过程中,由于手部抖动或接触面不平,导线会与电池端子发生极其短暂的分离。这个动作相当于突然切断一个带有电感的电路。

  4. 电感反电动势:这是最关键的一步。根据楞次定律,电感会抵抗电流的消失。当电流被瞬间切断时(di/dt 极大),储存在导线电感中的磁场能量会瞬间释放,试图维持原来的电流。

  5. 产生高压尖峰:这个释放的能量会以很高的电压形式出现,其电压值 V = L * di/dt。

  • di/dt(电流变化率):由于是物理上的突然断开,di/dt 非常大(趋近于无穷大)。

  • L(寄生电感):即使导线只有十分之几微亨(µH)的微小电感,在巨大的 di/dt 作用下,也能产生非常高的电压尖峰。也就是当电线接触电池电极的一瞬间可以看见打火的现象。


这个电压为什么会损坏DCDC模块?

绝大多数DCDC降压模块的输入电容和开关MOSFET的最大额定电压(Vds) 通常是30V或35V。一个持续的30V 的电压已经接近甚至超过了它的极限。虽然这个尖峰只有1us,但其能量足够击穿脆弱的半导体结,导致模块永久性损坏。

如何解决和抑制这个电压尖峰?

解决方案的核心是:避免热插拔,并为电感产生的能量提供一个泄放路径。

选择一个钳位电压 在18V左右的TVS管。当输入电压超过其击穿电压(比如19V左右)时,它会瞬间变为低阻抗,将尖峰电压的能量吸收并钳位在一个安全值(例如24V左右),从而保护后级的DCDC模块。

TVS管需要尽可能地靠近DCDC模块的输入端口,并联在正极和GND之间。

浪涌无处不在,但是要在防浪涌措施和成本直接取得平衡。总结:还是在所有电源和信号线的入口都放一颗TVS吧。欢迎评论区交流你的经验。
