说起来，电源调试这事儿，我刚入行的时候真没当回事。不就是个buck、boost电路嘛，芯片手册写得清清楚楚，照着接不就行了？
结果呢？板子回来一上电，炸了。
领导看我眼神，我现在都记得——不是愤怒，是那种"这货怕不是来搞笑的"的眼神。
后来踩的坑多了，才慢慢摸清楚：电源调试这行当，80%的问题都是那几个老坑。今天把我踩过的10个坑扒出来，你们能绕就绕。
一、输出纹波大，先别怀疑芯片很多人第一反应：换个低纹波的芯片。
说实话，这个思路不能说错，但太贵了。我之前调一个DCDC模块，输出纹波100mVp-p，客户要求40mV以内。换了个高端芯片，还是70mV。
后来查啥问题？示波器探头扣在输出端，探头地线绕了一大圈。这环路电感直接引入几十mV噪声。换了个接地弹簧，纹波直接掉到30mV。
这块把我坑惨了——你以为的芯片问题，往往是测试方法的问题。
正确做法：
- 用接地弹簧而不是长接地夹
- 探头带宽限制在20MHz
- 测量时关掉室里的大屏显示器

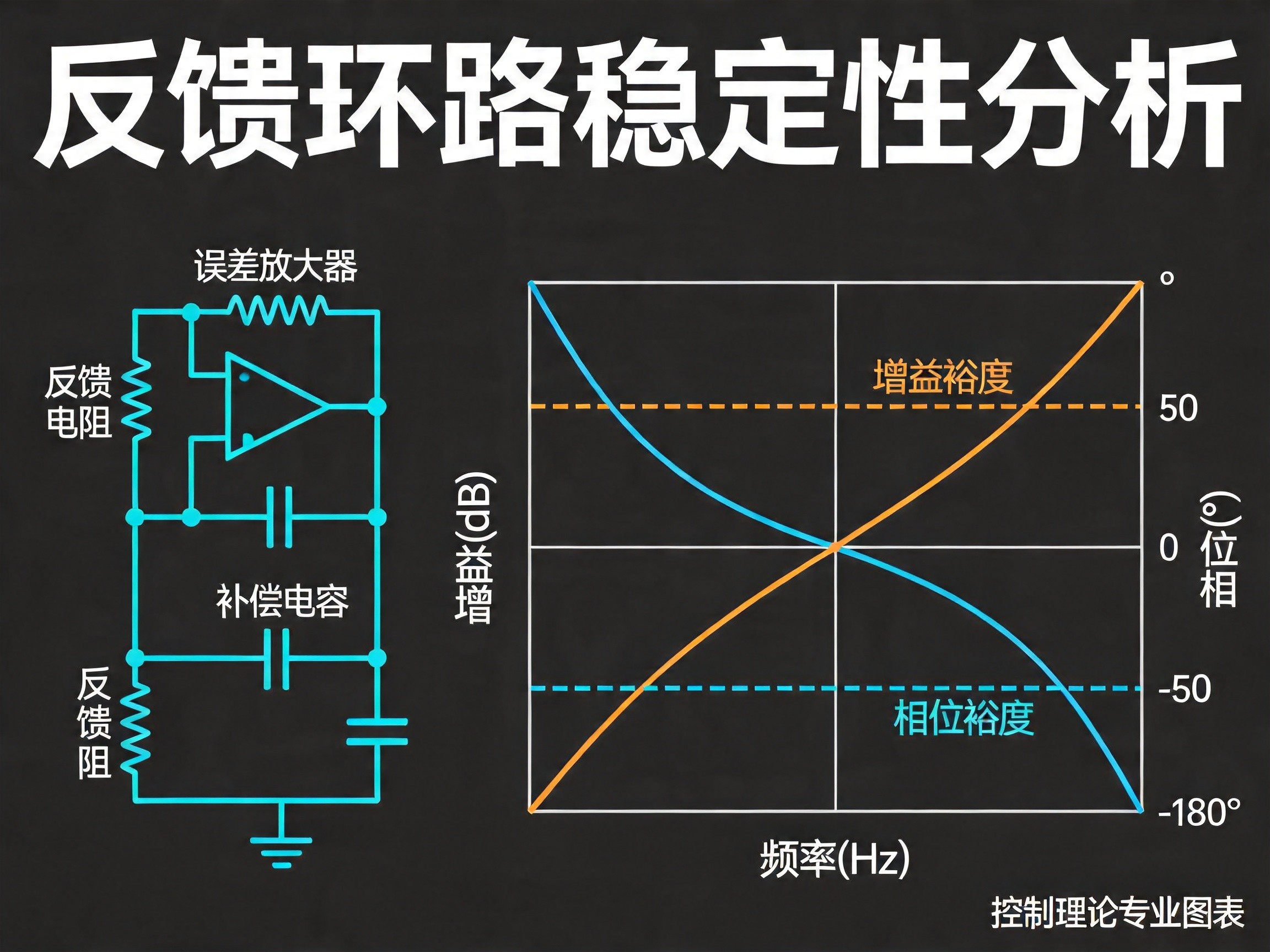

有些工程师喜欢"借鉴"别人设计，一看人家输出用了个奇怪的补偿网络，觉得有道理，直接抄。
结果：相位裕量不够，上电就振荡。
我一个师兄，调一个降压芯片，加了所谓的"斜率补偿"，结果芯片直接进入打嗝模式，反复重启。他折腾了两周，最后发现原设计是针对特殊负载条件的。
记住：反馈环路参数是经过计算的，不是随便加的。改之前先问自己：这参数在这个负载范围下稳定吗？
三、输入电容离芯片太远这个坑在布板阶段就埋下了。
DCDC芯片的输入端需要高频滤波电容，必须尽可能靠近芯片的VIN引脚。远了等于没加。
我见过最离谱的设计：输入电容绕了整整一圈PCB才到芯片，引线电感大到怀疑人生。开关瞬间电压尖峰直接把芯片击穿。
最佳实践：
- 输入电容距离芯片不超过5mm
- 用铺铜而不是走线
- 大电流路径宽度要够
很多新手调完电源，摸摸芯片不烫手就觉得OK了。
但实际上：一个60℃的芯片，如果效率只有85%，那它正在浪费20%的电能。如果是2A输出，光是散热片就要加一大块。
按我的经验，电源IC的工作温度最好控制在50℃以内，留点余量。而且效率低了，续航就是硬伤。
建议：用热成像仪扫一遍，同时用功率计测一下输入输出功率。
五、续流二极管选型不当Buck电路里，那个续流二极管看起来不起眼，但选错了会要命。
我之前用过一次肖特基二极管替换原装型号，参数看起来差不多。结果芯片发烫严重，效率掉了5%。查了半天才发现：肖特基的二极管正向压降确实低，但它的反向恢复特性在高频开关时会产生额外损耗。
后来换成原装型号，问题立刻解决。
选型要点：
- 关注反向恢复时间（trr）
- 看正向压降VF
- 估算开关损耗，不要只看规格书上的静态参数
电感饱和是个很隐蔽的问题——板子不炸，但输出电流一上去电压就塌。
有一次我调模块电源，负载加到1.5A，输出就开始振荡。查了一通，发现电感标称饱和电流是2A，但实际测量已经接近饱和了——规格书那栏写的是"典型值"，不是"保证值"。
从那以后，我选电感饱和电流至少要比实际峰值电流大30%。
七、芯片使能脚悬空这个坑太低级了，但真的有人踩。
EN引脚悬空，内部可能处于不确定状态。有些芯片EN脚有内部上拉，可以正常工作；有些没有，上电后就是不启动，你查半天也找不到原因。
解决方法：加个上拉电阻到VIN，或者直接接地根据需求来。
八、地上铺铜但没连好很多人在PCB上铺了一大块地，以为这样就高枕无忧了。
实际上：地环路闭合了吗？功率地和信号地分开还是共地？芯片的AGND和PGND连了吗？
我之前设计一个模块，芯片地引脚旁边有个过孔，铺铜时愣是没连上。导致地阻抗变大，输出噪声飙升。最后飞了根线才解决。
检查清单：
- 主滤波电容的地和芯片地最近
- AGND和PGND单点连接
- 地平面完整无开槽
开关节点（SW点）的振铃是个隐形杀手。
它不仅产生EMI辐射，振铃电压过高还可能击穿芯片。有些人用示波器看SW波形，但带宽设置不对，看到的可能不是真实振铃。
正确测试：
- 示波器带宽设为全带宽
- 探头用10X档
- 看振铃峰值有没有超过芯片耐压
样品调好了，测试通过了，量产挂了。
为什么？热胀冷缩会导致焊点开裂，尤其是大功率器件。
我之前吃过这个亏，一个电源模块在客户端用三个月开始失效。查来查去，是电感和PCB之间焊点开裂了。后来加了热循环测试（-40℃~85℃，100次循环），才提前发现问题。
量产必做项：
- 高低温工作测试
- 热循环测试
- 冷启动测试
电源调试这事儿，说难不难，说简单也不简单。关键是搞清楚原理，别瞎试。
很多问题不是芯片不行，是你布板不规范、测试方法有问题、或者选型没考虑周全。多查手册，多看波形，多问为什么，少走弯路。
好了，雷排完了，剩下的就看你们自己了。
