1、额定工作电压
电机厂家在样本里标的 额定电压（Rated Voltage），并不是“超过这个电压就一定烧毁”，而是一个设计参考点。
在这个电压下，电机运行时电流、损耗、温升都在允许范围内，可以长期连续工作。
高于额定电压，电流和发热增加，寿命会下降。
低于额定电压，电机能转但转速/扭矩不足。
额定电压一旦定下，设计者要通过“匝数 N 导线直径 A 磁路”来配合，使得：
在这个电压下，转速/扭矩符合目标，
电流与损耗不过大，温升满足要求。
2、额定电流：
电机在额定工作点运行时所消耗的电流。
额定电流的定义
额定电流指的是：电机在额定电压下，长期连续运行时允许的最大电流。
它对应的工况下，电机温升不超过绝缘等级规定的上限，寿命也能保证。
所以，额定电流（Rated Current）的核心限制就是温升，温升主要来源于铜损和铁损。
电机铜损 I^2 R随电流二次方增加 → 主要发热源。
铁耗（磁滞、涡流）与电流、频率、磁通相关
3，空载电流
空载电流的本质上就是电机在没有外部负载时，维持自身运转所消耗的电流，主要用来克服：
摩擦损耗（轴承摩擦、刷摩擦、风阻等），空载电流越小，说明摩擦和铁耗越小，电机在相同电压下的损耗更低。
铁耗（磁滞损耗、涡流损耗）
空载电流与电机的磁路设计、材料选用、加工精度有关。
4，空载转速
在额定电压下，电机不带任何负载（只克服摩擦、风阻和铁耗）的转速。
其中：
N0：空载转速（rpm）
V：电机端电压
Ke：反电动势常数（单位 V/(rad/s) 或 V/(1000 rpm)）
5，额定力矩
指电机在 额定电压、额定电流 下，能够长时间连续输出而不超过温升和机械限制的转矩。
T：电磁转矩
Kt：转矩常数（Nm/A）
I：电枢电流
因此：
这里，Irated（额定电流）主要由温升和绝缘等级允许的铜耗决定。
6，效率
Pout：电机输出的机械功率（转速 × 转矩）
Pin：输入的电功率（电压 × 电流）
即：电机把电能转换成机械能的“转换率”。
电机效率低于 100%，是因为有各种损耗：
铜耗（铜损）
绕组电阻产生的热损耗：
Pcu=I2RP_{cu} = I^2 RPcu=I2R
占比大，是效率下降的主要原因
铁耗（磁损）
磁滞损耗：磁化反转时的能量损失
涡流损耗：交变磁场在铁芯中感生的涡流造成发热
磁路中的损耗，包含：
机械损耗
轴承摩擦
风扇或转子旋转的风阻
杂散损耗（小部分）
不可完全计算的杂项损耗，比如高频漏磁、齿槽转矩引起的损失
7，电机性能曲线
这张图是“直流电机/减速电机在某一额定电压下”的典型性能曲线。横轴是转矩。
纵向有四个“共用刻度”，颜色和曲线一一对应：
蓝色 N：转速（rpm）——随负载转矩线性下降
紫色 I：电流（mA）——随负载转矩线性上升
黑色 P：机械输出功率（W）——呈抛物线，居中最高
青色 η：效率（%）——先升后降，在中等负载附近峰值

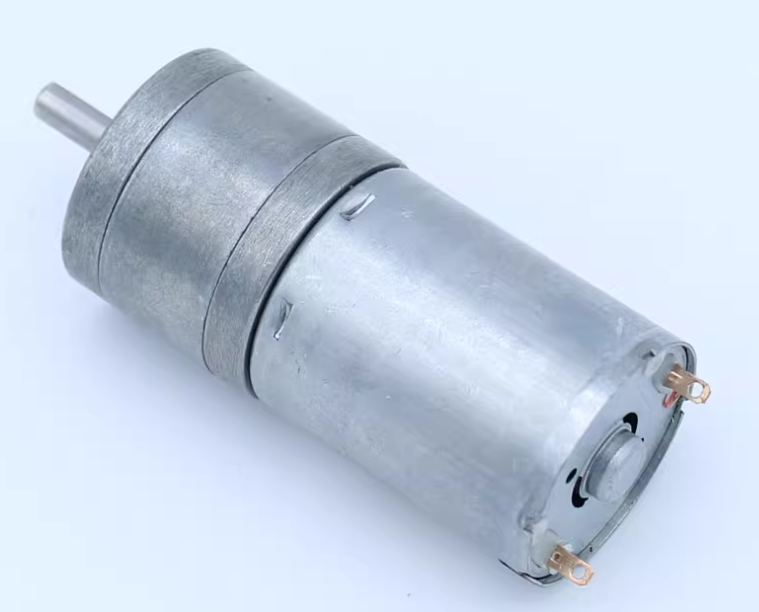

8，减速比
例如：电机 3000 rpm，通过减速器输出 300 rpm，则：
减速比 10:1
减速比的作用
降低转速
电机本身转速很高（几千 ~ 上万 rpm），很多应用需要较低转速（几十 ~ 几百 rpm），必须用减速器。
增大输出力矩
力矩按比例放大
转速按比例减小
功率不变（理想情况），但实际还要扣除减速器的效率（减速器本身有摩擦损耗，效率通常在 70%~95% 之间）
假设：
电机转速：6000 rpm
电机力矩：0.05 Nm
减速比：100:1
减速器效率：85%
输出：
转速：6000/100=60rpm
力矩：0.05×100×0.85=4.25Nm
9，力矩单位转换
力矩（Torque） = 力 × 力臂，单位N·m（牛·米），或者kg·cm（公斤·厘米）
所以：
最终常用换算公式：
10，设计一个直流有刷电机
首先确定应用需求（输入条件）
需要的输出 转矩 T（持续/峰值）
需要的 转速 N
电源条件（电压等级、允许的电流/功耗限制）
电机尺寸、重量限制
效率/寿命/温升要求
反推电机关键常数
Kt是反电动势常数，取决于磁钢磁场强度、绕组匝数、结构尺寸，Kt 越大，每安培电流能产生的转矩就越大绕组电阻 R：
N：匝数，电压越高需要匝数越多，才能把反电势拉上去平衡电源。
l：每匝平均长度
A：导线截面积，电流大需要粗线，否则电阻太大、发热太高。
ρ：电阻率
磁钢/铁心：决定磁通大小，从而决定单位电流能产生的转矩
匝数和线径的取舍：
匝数 ↑ → Kt↑K_t↑Kt↑，但电阻 ↑，发热风险大
线径 ↑ → 电阻 ↓，电流能力 ↑，但空间占用 ↑
需要在电机体积内找到平衡
热设计
绕组电阻的 I²R 损耗 铁耗会转化为热。
额定电压下运行时，温升要 ≤ 绝缘等级要求（常见 B 级 130℃，F 级 155℃ 等）。
如果电机过热，就需要增加散热、降低匝数、换粗线、或降低额定电压。
举个例子
比如我要设计一个 12V 直流电机，要求：
空载转速 N0≈6000
堵转转矩 Tstall≈0.5 N⋅m
堵转电流 ≤ 5 A
那么设计步骤就是：
先定 Ke
确定 Kt：由电机理论 Kt=Ke，所以
堵转电流：
满足要求（≤ 5A）。电机绕组电阻：
最后通过匝数/线径来实现这个电阻，同时保证热和空间都符合。
所以，你掌握了吗？
