大家好，我是王工。最近在做一个USB3.0的转接板项目，过程中积累了一些关于高速差分线阻抗控制的经验，今天就来和大家分享一下这方面的知识。
011
为什么高速差分线阻抗控制这么重要？
先讲个真实案例：去年有个朋友做USB3.0设备，信号老是断断续续的，折腾了两周才发现是差分线阻抗没控制好。然后重新打板子就好了，耽误了项目进度，老板脸都绿了...
你看，差分阻抗控制不好，钱包和心情都会很糟糕。对于USB3.0这种高速接口（理论上是5Gbps，相当于625MB/s），差分线的阻抗匹配简直就是生命线。它直接影响着：
1、信号完整性：阻抗不匹配会导致信号反射，眼图闭合。
2、传输质量：可能引起数据错误、连接不稳定
3、EMI性能：差模噪声增加，可能影响电磁兼容测试。
021
差分阻抗控制跟哪些因素相关？
这里以表层走USB线的差分微带线阻抗模型的参数进行描述
看中间PCB示意图，对着右边需要填写的数据，咱们挨着来解释一下：
H1：半固化片的介质厚度，是PCB的关键材料，它是走线层和参考层的距离（是固定参数，由板厂提供）；
Er1：介电常数，（是固定参数，由板厂提供);
S1：差分线的线间距（可更改）;
W1：差分信号线的底层宽度（可更改）;
W2：差分信号线的顶层宽度（可更改）;
T1：走线的铜厚(一般为1盎司，也就是35μm或1.4mil);
C1：基材的阻焊，也就是板子的绿油厚度（是固定参数，由板厂提供);C2：走线的阻焊，也就是板子的绿油厚度（是固定参数，由板厂提供);C3：差分线之间的基材阻焊，也就是板子的绿油厚度（是固定参数，由板厂提供);CEr:阻抗的介电常数（是固定参数，由板厂提供);
以上叠层可根据实际模型进行选择，他们之间的关系可通过参数调整尝试。
031
手把手教你用SI9000计算USB3.0差分阻抗理论讲多了容易睡着，咱们直接上实战！USB3.0的差分阻抗标准是90Ω，下面看我如何用SI9000这个神器来计算。
第一步：了解你的PCB叠层
假设我们使用常见的4层板结构：
顶层：信号层
第二层：完整地平面
第三层：电源层
底层：信号层
第二步：SI9000参数设置

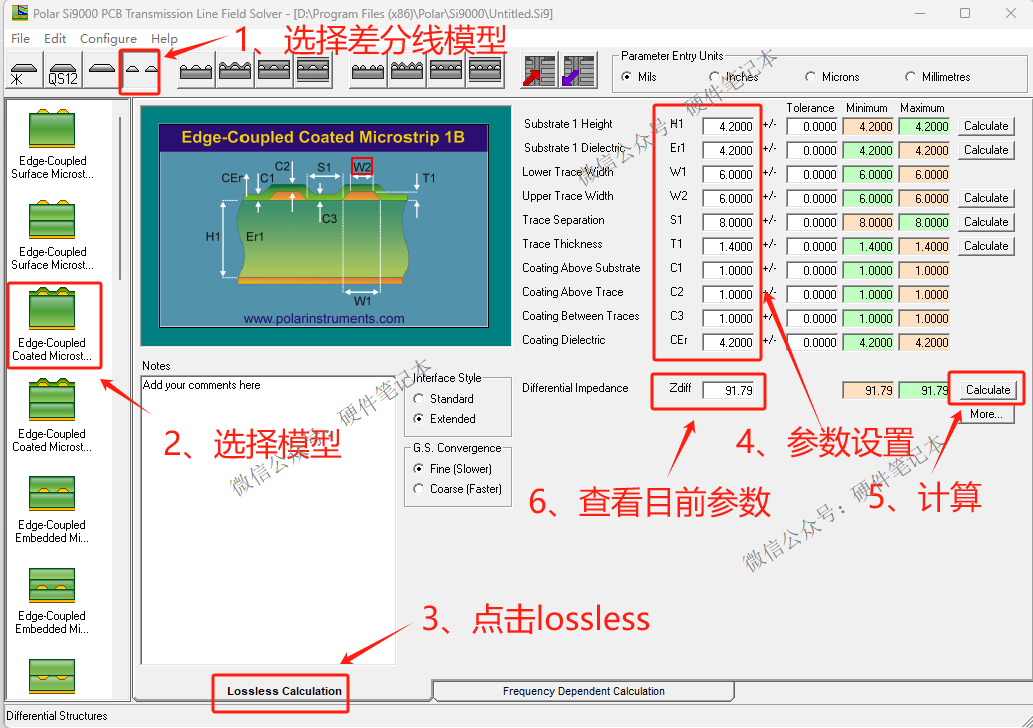

1、选择模型："Edge-Coupled Microstrip 1B"（表层差分微带线模型）
2、填写参数：
H1（介质厚度）：4.2mil；
Er1（介电常数）：FR4板材通常为4.2mil；
W1（线宽）：这个我们先猜个值，比如6mil；
W6（线宽）：假如也是6mil；
S1（线间距）：先设8mil；
T1（铜厚）：走线的铜厚(一般为1盎司，也就是35μm或1.4mil)；
C1/C2/C3（基材走线的阻焊层）：一般1mil；
CEr（阻抗的介电常数）：4.2mil
3、目标阻抗设为90Ω，点击计算！
第三步：调整参数达到目标阻抗
第一次计算可能不准确，需要微调：
如果阻抗偏高：可以适当增加线宽或减小线距；
如果阻抗偏低：减小线宽或增加线距；
最后尽可能达到90Ω目标阻抗，虽然差分线阻抗已经设计出来，但不是最终结果，还要考虑等长设计。等长可以采用单端走蛇形线的方法，做到等长匹配。
第四步：考虑工艺能力
别忘了咨询PCB厂家：
他们的最小线宽/线距能力（一般5mil/5mil没问题）
实际介电常数可能有偏差（建议要厂家提供测试数据）
铜厚的实际值（加工后可能不是精确的1oz）
041

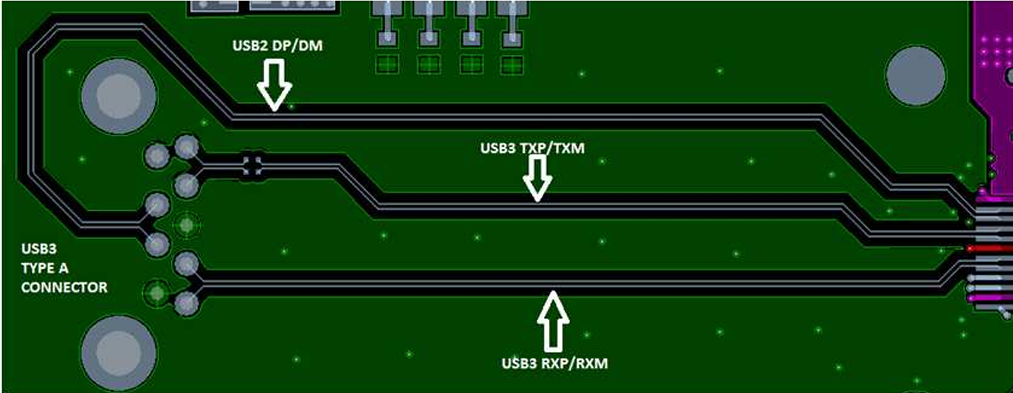

布线注意事项及常见问题解答①布线注意事项
计算好了只是开始，实际布线时还有这些坑要避开：
1、等长处理：尽可能等长；
2、避免锐角：转弯用45°或圆弧，别玩直角漂移；
3、远离干扰源：别和时钟线、电源线挤在一起；
4、过孔处理：尽量减少过孔，必须用时旁边加接地过孔。
②常见问题解答
Q：阻抗一定要精确到90Ω吗？
A：±10%通常可以接受。
Q：4层板和6层板设计有区别吗？
A：有！介质厚度不同，需要重新计算。6层板通常有更薄的介质层，线宽可能需要调整。
Q：差分线可以换层吗？
A：可以，但需注意：每个过孔都会引入阻抗不连续，要尽量减少，过孔旁边必须加地孔，换层时参考面会变化，需保证回流路径顺畅。
小结
记住，好的差分线设计 = 准确计算 谨慎布线 充分验证。第一次可能觉得复杂，多做几次就会像骑自行车一样自然了。
