铺铜避让不干净,检查这个选项

2026-04-09 16:51
153

做PCB设计这么多年,有个问题估计大家都遇到过——明明设计规则里的间距设得够大,可铺铜之后看起来就是"黏糊糊"的,走线和过孔周围有一圈毛刺,铜皮没有干脆利落地让开。这个问题我也踩过坑,今天就跟大家聊聊怎么从根本上解决它。

一、问题长什么样

铺铜避让不干净的表现其实挺明显的:

走线两边本该干干净净,结果铜皮像被狗啃过一样,边缘坑坑洼洼贴着走线;过孔周围本该留一圈空白,结果铜皮几乎贴着过孔边缘,看着心里膈应;最气人的是DRC检查明明通过了,可Gerber发出去板厂却说间距不够。

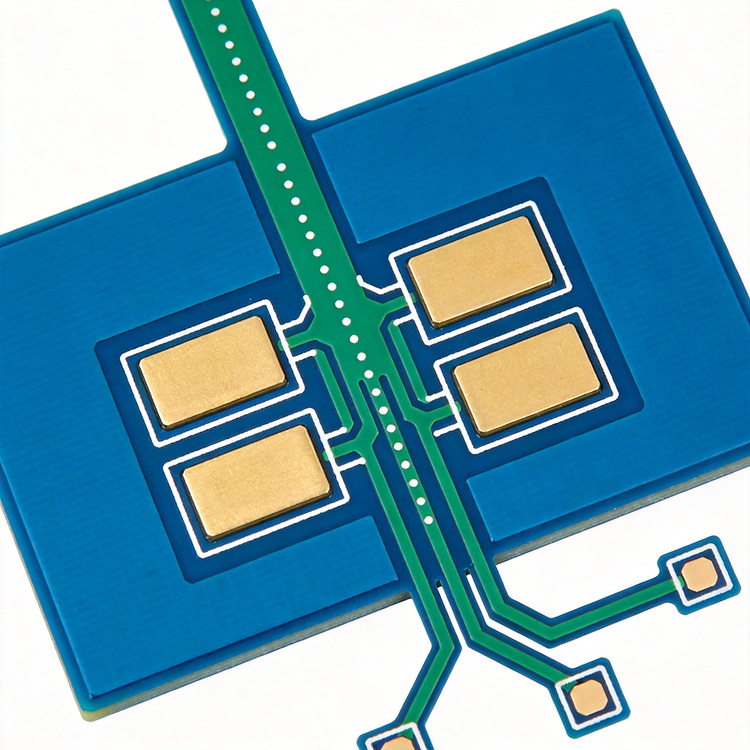

图1:铺铜避让不干净的典型表现

很多人第一反应是"规则设小了吧",然后把间距值调大,结果要么铺铜缩成一团,要么还是老样子。这里面的门道,不是简单调数字能搞定的。

二、为什么会这样

说起来,铺铜避让不干净的"元凶"往往藏在一个不起眼的地方——Arc Approximation(弧形近似精度)。


图2:Arc Approximation参数示意

我们知道,铺铜在生成的时候需要对焊盘、过孔这些圆形物体做避让,避让的边界理论上应该是圆弧。但软件在生成铺铜的时候,不可能真的画完美圆弧(那样数据量太大),而是用很多小直线段来逼近圆弧。这个逼近的精度,就是由 Arc Approximation 控制的。

默认值通常是 0.013mm(或者 0.5mil)。听起来挺小的对吧?但问题在于,这个精度控制的是"每段小直线有多长",而不是"最终圆弧和理论圆的误差有多大"。当避让间距设得比较小,或者板子层数多、精度要求高的时候,这个默认精度就不够看了。

结果就是:理论上你设了 0.3mm 间距,实际生成出来的铺铜边缘偏差个 0.02~0.05mm 很正常——这就是你看到的"避让不干净"。

按我的经验,如果你的设计满足以下任意一条,建议重点检查这个参数:

  • 高压电源板,间距要求比较严
  • 高速信号,阻抗连续性要求高
  • 经常被板厂反馈"间距不足"
  • 铺铜边缘看起来总是"毛毛糙糙"
三、怎么解决这个问题3.1 调低 Arc Approximation 值

在 AD(Altium Designer)里,这个选项藏在这里:

选中铺铜 → 属性面板(Properties)→ 找到 Arc Approx. 输入框。


图3:AD软件中Arc Approximation设置位置

默认值是 0.013mm,你可以改成 0.005mm 甚至更小。数值越小,生成的圆弧边缘越平滑,避让越精准。

推荐设置: · 普通设计:0.01mm ~ 0.013mm(默认) · 高精度设计:0.005mm ~ 0.008mm · 极限精度:0.001mm(慎用,会增加文件体积和重铺时间)

3.2 设置专用的铺铜间距规则

除了调整 Arc Approximation,另一个关键动作是——给铺铜单独设置间距规则。很多人的设计里只有全局的 Clearance 规则,没有针对铺铜的专属规则,这就导致铺铜避让走的是"通用配置",精度不够。

在 AD 里,你需要创建一个专用的 Clearance 规则:

设计规则(快捷键 D+R)→ Electrical → Clearance → 新建规则 → 在高级查询里输入 InPolygon → 设置你需要的最小间距值。


图4:InPolygon规则创建示意

小提示:查询关键词是 InPolygon,不是 IsPolygon!这两个有本质区别——InPolygon 指的是铺铜生成后的实际铜皮区域,而 IsPolygon 指的是铺铜的轮廓线本身。只有 InPolygon 才能正确触发间距检查。

规则创建好之后,记得把它的优先级拖到最上面,让它优先于全局规则生效。

四、不同 EDA 软件的设置方法

用其他工具的朋友也别急,这个逻辑是相通的,只是菜单位置不太一样。

Altium Designer选中铺铜 → Properties → Arc Approx.Design → Rules → Electrical → Clearance → 新建规则,查询条件用 InPolygon
KiCad选中铺铜 → 属性 → Clearance Precision(部分版本)文件 → 板设置 → 设计规则 → 电气规则 → 铜箔间距
Cadence AllegroShape → Parameters → Dynamic Shape 参数Constraint Manager → Spacing → 创建 Net to Shape 规则
五、一个实战案例

说起来有个项目我印象特别深。那是一块4层板,电源层铺了大面积的地铜,按理说应该很干净利落,但每次Gerber发给板厂,厂里都会标注几处"间距临界"。

我先是检查了全局 Clearance 规则,发现设的是 0.2mm,没问题。然后看了 DRC,确实没有报错。但就是把板子导出Gerber之后再量,间距就是不够。

后来仔细查了一圈,发现问题出在 Arc Approximation 上——板子上有一堆0402的焊盘,间距本来就紧张,0.013mm的精度根本不够。我把铺铜的 Arc Approximation 从 0.013mm 改成了 0.005mm,重新铺铜,再发出去,板厂就没再提那个问题了。

注意:修改 Arc Approximation 后,必须重新铺铜才能生效。快捷键是 T+G+A(Tools → Polygon Pours → Repour All Polygons)。只改参数不重铺,软件是不会更新铜皮边缘的。

六、总结

铺铜避让不干净这个事,核心就两个检查点:

第一,检查 Arc Approximation 值够不够小。这个参数决定了铺铜边缘的精度,默认值在大多数板子上够用,但如果你的设计间距紧张,或者板厂要求高,就得多留点余量。

第二,检查有没有给铺铜设置专属的间距规则。全局规则只是兜底,专属规则才能精准控制铺铜和走线、焊盘、过孔之间的真实间距。

说起来这两个选项都不难找,但偏偏很多人忽略了,结果踩了坑。希望今天的分享能帮你少走点弯路。
