LLC谐振电源的设计要点

文章概要：这篇文章分享LLC谐振变换器的设计经验，涵盖谐振参数计算、工作模式分析、变压器设计、控制策略和实际调试技巧。适合有一定电源设计基础的工程师阅读。

开篇：为什么你的电源总是"烫手"？

做了这么多年电源，有一个问题我被问到的频率特别高：开关电源能不能做得更高效、更安静、发热更少？

说起来挺讽刺的——我们一边在用GaN、SiC这些"高性能"器件，一边还在用硬开关拓扑跟损耗死磕。开关损耗、驱动损耗、磁芯损耗...每一项都在往效率身上捅刀子。

其实有个方案，几十年前就有人提出来了，就是LLC谐振变换器。这几年随着器件工艺提升和成本下降，突然火了起来。氮化镓普及之后，LLC几乎是标配方案了。

按我的经验，LLC如果设计得好，效率做到97%以上不是什么难事，而且EMI表现相当友好。但是——对，就是这个"但是"——LLC的设计门槛确实比普通PWM变换器高不少。参数选错了，轻则效率打折，重则整个系统都不工作。

这篇文章，我就把LLC谐振变换器设计的几个核心问题聊透。不是什么高深理论，都是能直接用到项目里的东西。

一、LLC凭什么这么香？

先说个结论：LLC的核心优势就是实现了软开关。你可能听说过这个概念，但软开关到底牛在哪？

1.1 软开关原理

普通硬开关拓扑里，开关管在开通和关断的瞬间，电压和电流是重叠的。这个重叠面积乘以开关频率，就是你的开关损耗。

打个比方，就像你用手拍桌面——手掌（电流）还没抬起来，桌面（电压）就砸下来了，"啪"的一声全变成热能了。

软开关呢？通过谐振网络，让开关管在电压降到零或者电流升到零的时候再动作。这样开关损耗就能大幅降低。

LLC的特殊之处在于：它同时实现了开关管的零电压开通（ZVS）和整流管的零电流关断（ZCS）。这两个特性凑一块，效率想不高都难。

1.2 效率优势从哪来

LLC的效率优势主要有三块：

第一，开关损耗大幅降低。ZVS条件下，开通损耗几乎为零。关断时由于结电容的存在，电压爬升和电流下降有个错开，也能减少一部分损耗。

第二，二极管的反向恢复问题被绕过去了。传统拓扑里，整流二极管关断时会有反向恢复电流，这个电流会在开关瞬间产生冲击。LLC的输出整流管工作在ZCS状态，反向恢复几乎不存在。

第三，电磁干扰变小了。硬开关产生的尖峰和振铃是EMI的主要来源之一。软开关把这些噪声源从源头就抑制住了，后面的滤波电路压力自然就小。

1.3 LLC不是万能的

踩过的坑：LLC有个明显的局限——宽范围输出能力有限。如果你的应用场景是宽输入电压或者宽负载范围，LLC的设计难度会陡增。这也是为什么LLC常见于固定电压输出的场合，比如服务器电源、LED驱动。如果你要做宽范围PFC后级，需要仔细权衡。

二、谐振参数到底怎么算

这是LLC设计的核心，也是让很多人头疼的地方。

LLC有三个关键参数：励磁电感Lm、谐振电感Lr、谐振电容Cr。还有一个经常被提到的概念——电感比k = Lm / Lr。参数选得好不好，直接决定你后续是"一路顺风"还是"处处碰壁"。

2.1 先搞清楚谐振频率

LLC有两个天然谐振频率：

串联谐振频率 fr：由Lr和Cr决定

fr = 1 / (2π√(Lr × Cr))

并联谐振频率 fp：由Lm和Cr决定

fp = 1 / (2π√((Lm + Lr) × Cr))

实际工作中，LLC有三种工作状态：

• 当开关频率 fs > fr：欠谐振状态，负载电流超前，输入阻抗呈感性
• 当 fs = fr：完全谐振状态，阻抗最小，效率最高
• 当 fs < fr：过谐振状态，负载电流滞后，输入阻抗呈容性（这是不允许的！）

2.2 增益曲线怎么理解

LLC的输出电压和开关频率不是简单的线性关系，而是通过增益曲线来描述的。

图1：LLC增益曲线与频率关系（不同Q值对比）

高频端（fs > fr）：增益小于1，只能做降压。如果你要做升压，这里是禁区。

低频端（fs接近fp）：增益可以做得很大，但这时候开关管应力增加，磁芯损耗也上去了。

最优区间：通常设计在 fr 附近的一个窄带内，增益变化相对平缓，参数敏感性低。

2.3 参数设计的一般步骤

按我的经验，参数设计可以按这个顺序来：

第一步：确定电压范围

拿到输入电压范围、输出电压、负载范围。先算一下需要的最大增益和最小增益。

第二步：选择k值

k值越大，励磁电感越大，磁芯体积可以小一点，但环路响应会变慢，而且需要更大的谐振电感。k值太小，励磁电流大，导通损耗上去了。常规设计中，k值一般选在3到6之间。

图2：电感比k值对增益曲线的影响

实战经验：我见过有人把k值选到10以上，说是为了降低励磁电流。结果呢？为了达到需要的电感量，变压器绕了上百圈，漏感大得离谱，分布电容的问题也随之而来。k值选择还是要回到实际需求上来，别钻牛角尖。

第三步：计算品质因数Q

Q值决定了负载对谐振网络的影响：

Q = √(Lm/Lr) / Rload_equivalent

第四步：选谐振频率

通常把额定工作点设计在 fr 附近。比如你打算用100kHz作为中心频率，那就让 fr 约等于100kHz。

第五步：反推Lr和Cr

Lr = Q × Rload_equivalent / (2πfr)

Cr = 1 / (2πfr × Q × Rload_equivalent)

Lm = k × Lr

2.4 变压器匝比怎么定

匝比n的选择很关键，它决定了你的LLC在额定状态下是否工作在最佳频率点。

n = (Vin_min × fr) / (Vout × 2)

这个公式的意思是：在最低输入电压和额定开关频率下，让增益等于1。如果你的最低电压点和最高电压点相差太大，可能需要适当调整匝比，或者接受频率范围展宽。

三、工作模式要搞清楚

LLC有三种工作区域，每个区域的特性差异很大。不理解这个，后面调环路会非常被动。

3.1 欠谐振、谐振、过谐振

前面提到了频率和增益的关系，这里再深入一点：

欠谐振区（fs > fr）：开关频率高于串联谐振频率。此时谐振网络的阻抗呈感性，电流滞后于电压。开关管可以实现ZVS，整流管电流连续。这个区域是LLC的"主场"，我们设计时尽量让工作点落在这里。

过谐振区（fs < fp）：开关频率低于并联谐振频率。阻抗呈容性，电流超前电压。这时候开关管可能失去ZVS条件，产生硬开关，损耗急剧增加。这个区域是禁区，正常工作不应该进入。

有意思的是，在欠谐振区内部还有一个分界点：当 fs 刚好等于 fr 时，电流正好过零，这时候整流管可以实现ZCS。频率继续升高，整流管就变成ZVS了。

3.2 ZVS的实现条件

很多人调LLC时发现开关管发热严重，很可能就是ZVS没实现好。

实现ZVS需要满足一个条件：谐振网络的感性储能要足够把开关管的结电容电压在开通前泄放到零。

IL_peak × τ > Coss × Vbus

换成人话就是：你得保证关断时谐振电感里存的能量，能够把开关管电容上的电放干净。能量不够的话，电压还没到零你就要开管了，硬开关就来了。

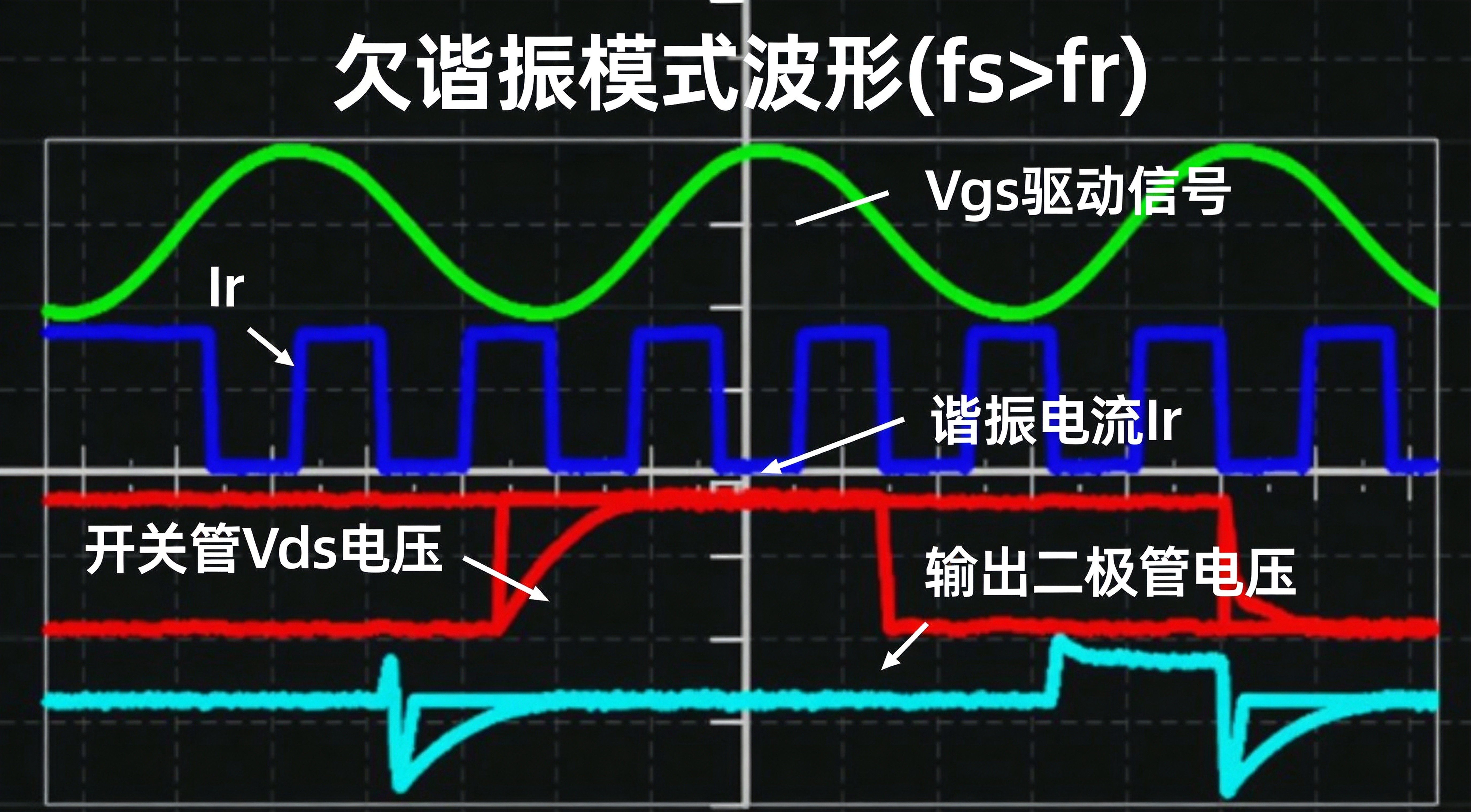

图3：欠谐振模式波形（fs > fr，实现ZVS）

图4：过谐振模式波形（fs < fp，失去ZVS条件）

轻载失效：LLC在轻载时有个固有问题——励磁电流太小，感性储能不够。这时候ZVS条件可能被破坏，开关损耗增加。轻载效率反而比满载差，这在LLC里很常见。解决办法通常是加一些假负载，或者采用打嗝（burst）模式。

3.3 频率特性与负载的关系

LLC有个特点跟PWM变换器不一样：负载越重，所需开关频率越低。重载时增益不够，需要降低频率来提升增益。这跟直觉是反的，很多人第一次接触会觉得别扭。

所以在设计时要考虑：最重负载时频率不能低于 fr，否则进入危险区；最轻负载时频率不能太高，否则增益会掉到1以下，输出电压就撑不住了。

四、变压器设计才是灵魂

LLC的变压器设计跟普通反激、正激不一样，有几个点特别需要注意。

4.1 磁集成还是分立？

传统做法是把变压器和谐振电感分开设计，变压器只负责能量传递，独立的谐振电感负责储能。这种方式设计灵活，但体积大、成本高。

现在的趋势是磁集成——把谐振电感做到变压器里，通过调整原边绕组的耦合程度来控制漏感。这个漏感，就是天然的谐振电感Lr。

听起来很美是吧？实际上挺考验功力的。漏感太小，Lr不够；漏感太大，漏磁带来的损耗和应力又成问题。而且漏感对外特性很敏感，温度一高、磁芯一饱和，参数就跑掉了。

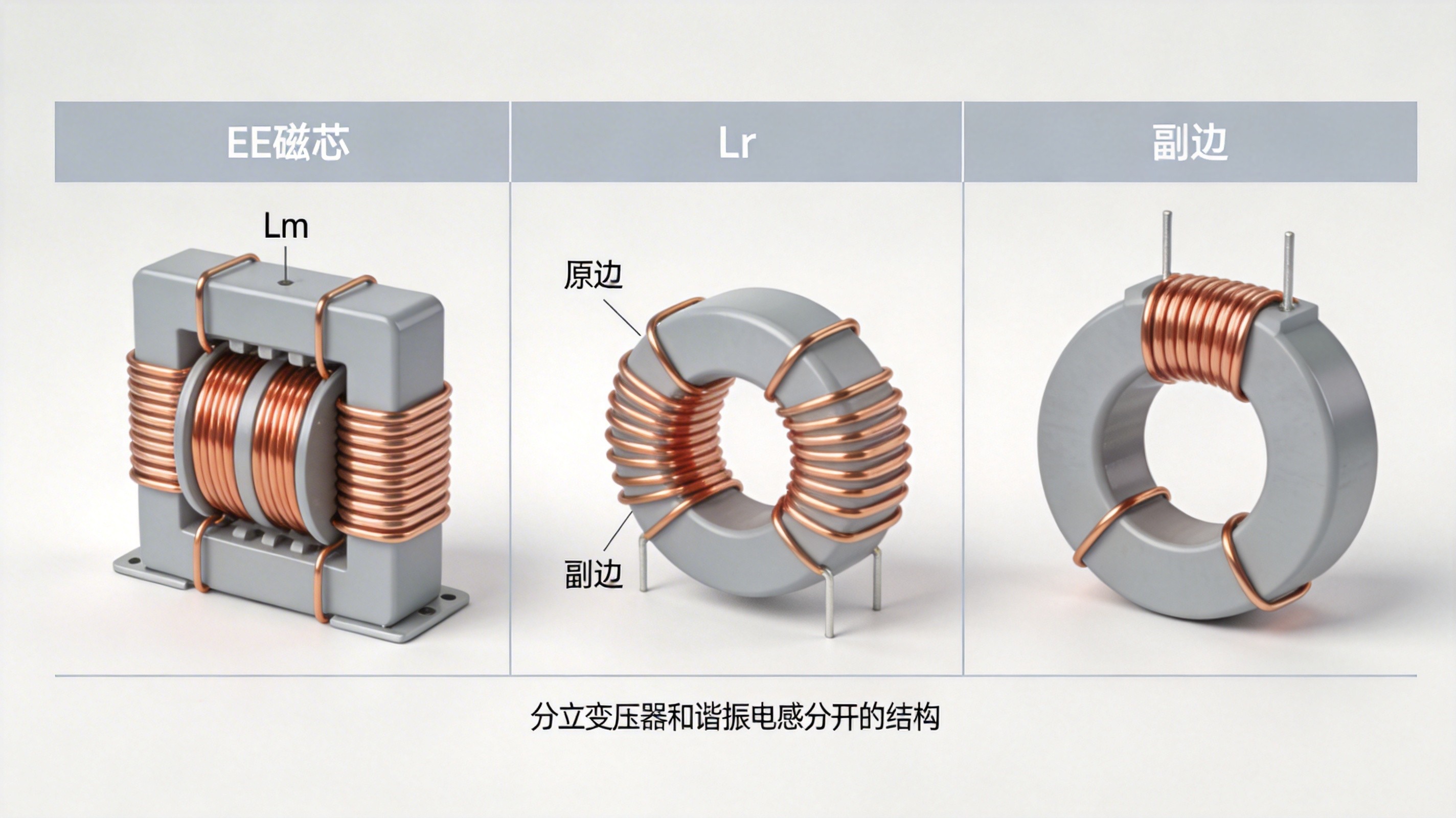

图5：分立变压器和谐振电感结构

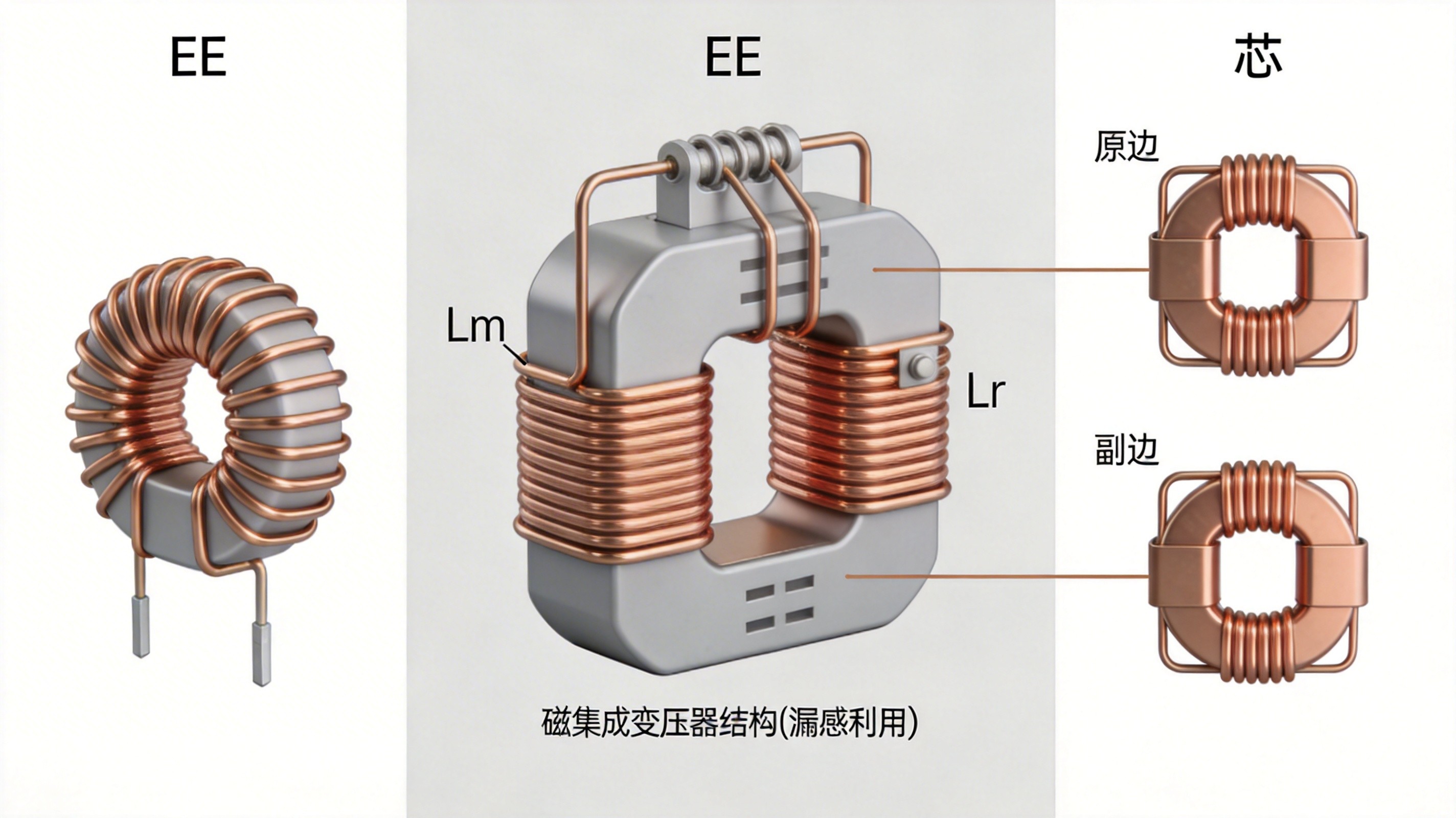

图6：磁集成变压器结构（漏感作为谐振电感）

我的做法：先用分立电感验证思路，把Lr、Lm测准了，再想办法集成到变压器里。如果集成后性能不达标，该退回去就退回去，别硬撑。

4.2 气隙的影响

LLC变压器的气隙跟普通电源可不一样。普通电源用气隙是为了防止饱和，LLC里气隙还直接影响励磁电感量。

气隙开大了，Lm下降，k值降低，励磁电流增加，损耗上升。气隙开小了，Lm太大，漏感相对偏小，谐振电感Lr的占比下降。

有个经验公式可以参考：气隙长度 ≈ 磁通密度变化量 × 磁路长度 / (4π × 矫顽力)。但实际上，我建议先算个大概值，然后实测调整。

4.3 绕组结构要注意

LLC变压器的绕组设计有几点特殊要求：

原边和副边耦合要紧密：这是为了减小漏感。但过紧的耦合又会增加分布电容，影响谐振网络的Q值。

原边匝数要够：确保在最高输入电压时，磁芯不会进入饱和。通常按Bmax = 0.2T~0.25T来选。

考虑趋肤效应和邻近效应：LLC工作频率通常在100kHz~300kHz，这个频段集肤效应已经很明显。导线直径不要超过趋肤深度，必要时用多股细线或者扁铜带。

五、控制策略怎么选

LLC的控制方式跟PWM完全不同，这点很多人一开始会混淆。

5.1 PFM是主力，PWM是辅助

LLC的输出电压调节主要靠调频（PFM），而不是调宽（PWM）。频率变，增益变，输出电压跟着变。

固定占空比50%，通过改变开关频率来稳压——这是LLC的基本控制逻辑。

那PWM什么时候用？有些场合会用PFM+PWM的混合控制：在某个频率范围内用PFM，超过这个范围再用PWM来辅助调节。这种方式可以扩展控制范围，但会增加控制复杂度。

5.2 窄范围 vs 宽范围

根据应用场景不同，LLC的控制范围设计也不同：

窄范围设计：输入电压范围在±15%以内，比如标准AC输入经过PFC校正后的BUS电压（400V±15%）。这种设计可以把频率变化范围控制在很小的区间（比如80kHz~120kHz），磁芯利用率高，效率也容易做上去。

宽范围设计：输入电压变化大，或者输出负载范围宽。频率可能要跑到50kHz~500kHz甚至更宽。磁芯在这个频段内的损耗特性要仔细评估，而且变压器的设计难度也会增加。

经验之谈：我个人的偏好是，尽量把输入电压范围压窄一点，在前级PFC上多下点功夫。如果PFC能稳压在±10%，后级LLC的设计难度会降低很多，效率也能做得更好。级联设计有时候比分级设计整体更优。

5.3 环路稳定性

LLC的环路设计比PWM变换器复杂，主要是因为：

第一，LLC有两个极点，位置随频率变化。谐振网络的传递函数本质上是一个二阶系统。

第二，负载变化会显著影响系统极点位置。轻载和满载的传递函数特性差异很大。

通常LLC的闭环带宽设计在1/3~1/5的谐振频率。带宽太高，系统不稳定；带宽太低，动态响应差。

补偿方式上，Type-II或Type-III补偿都有人用。Type-II结构简单，适用于窄范围应用；Type-III可以获得更好的相位裕度，适合宽范围或者动态响应要求高的场合。

六、调试这些坑别踩

说了这么多理论，最后来点实战的东西。

6.1 常见问题排查

开关管发烫：先确认是不是ZVS失效了。用示波器抓一下开关管Vds波形，开通前电压有没有降到零？如果电压还没到零就开了，那就是ZVS没了。检查死区时间是否合适，检查谐振参数是否匹配。

输出电压不稳：看看是不是进入过谐振区了。用示波器监测开关频率，如果发现频率在某个点突然下降（进入过谐振区），就要调整参数或者增加最小负载。

谐振电流波形畸变：正常情况下谐振电流应该是漂亮的正弦波。如果出现尖峰或者畸变，可能是：变压器饱和了、整流管反向恢复有问题、或者布局上的寄生参数在作祟。

6.2 波形分析要点

调试LLC时，示波器是必备工具。我建议同时观察这四路信号：

• Vgs驱动波形：开关管的栅极驱动，看开通关断时刻
• Vds漏源电压：确认ZVS，看电压下降沿和电流上升沿是否错开
• 谐振电流波形：用电流探头测原边电流，看是否是正弦、是否有畸变
• 输出二极管波形：看整流管电压应力、确认ZCS是否实现

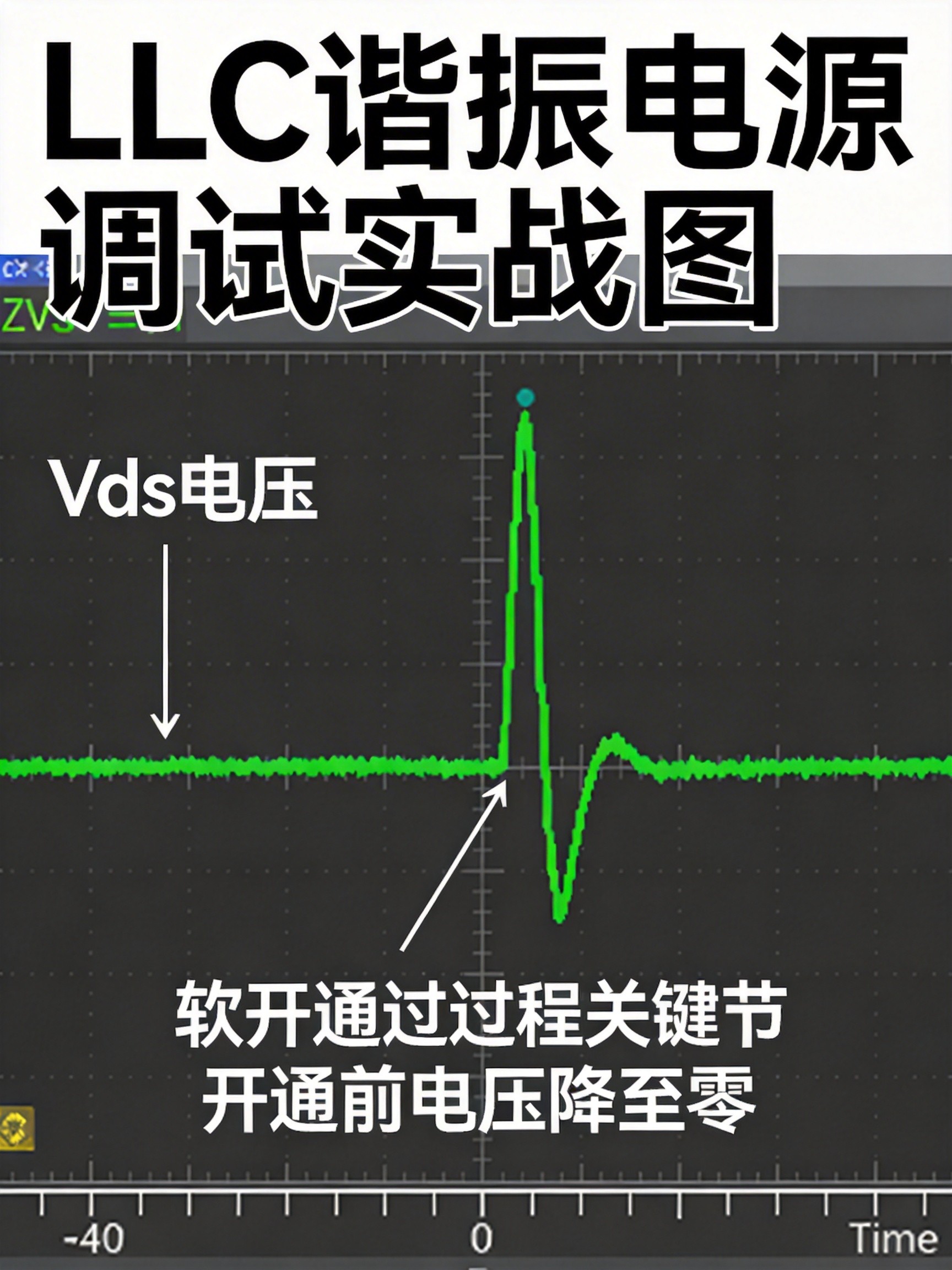

图7：正确ZVS波形（开通前Vds已降到零）

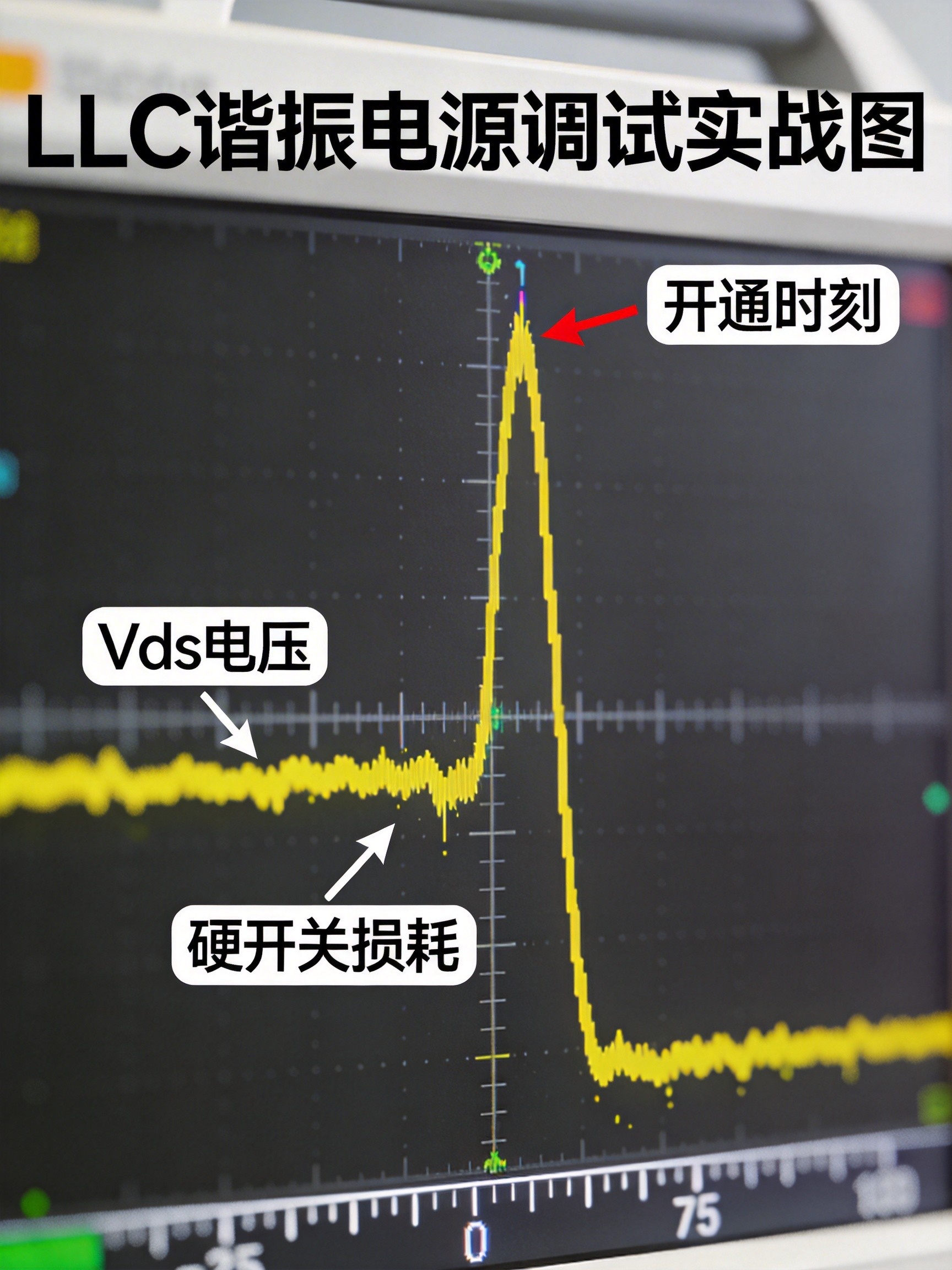

图8：ZVS失效波形（红色箭头标注处产生硬开关）

一个关键观察点：开关管关断瞬间，Vds电压上会有一个尖峰。这个尖峰如果超过器件耐压的1.5倍，就要小心了。可能是吸收电路没做好，也可能是变压器漏感太大。

6.3 效率优化从哪入手

如果你的LLC效率比预期低，从这几个地方查：

导通损耗：检查MOSFET的Rds(on)是否太大，变压器绕组铜损是否超标。有时候为了降低漏感把原边匝数加太多，铜损反而上去了。

开关损耗：虽然LLC是软开关，但在某些条件下（比如轻载、输入电压突变）还是会出现硬开关。用热成像仪照一下，找到"热点"在哪。

磁芯损耗：谐振电感和谐振电容要选好。磁芯材质不对，损耗会大得吓人。铁硅铝、铁硅、粉芯这些材料在100kHz~300kHz的表现差异很大，要根据实际频率来选。

整流损耗：如果用的是肖特基二极管，检查一下正向压降。如果做同步整流，用MOSFET代替二极管可以显著降低损耗。

写在最后

LLC谐振变换器的设计确实比普通PWM拓扑复杂一些，但它的性能优势是实打实的。效率高、EMI低、功率密度大——这些都是实打实的产品竞争力。

新手入门的话，我建议先从分立元件、现成IC开始。芯片厂商都会提供参考设计和计算工具，先跑通一个验证平台，把原理吃透，再去优化、集成。

谐振参数这东西，不同应用场景、不同磁芯、不同Layout，结果可能差很多。别指望一次就算准，实测调整是必须的。设计时多留余量，给调试留点空间。

最后说一句：技术这东西，看再多不如亲手做一遍。找个项目，哪怕是小功率的，从设计到调试全流程走下来，比看十篇文章都管用。
