开关电源是电子设备的 “能量心脏”，小到手机充电器，大到工业工控设备，都离不开它的身影。但开关电源的电路设计看似复杂，其实摸清类型和原理后，就能轻松上手。今天就给大家整理了 8 款经典开关电源电路设计，从基础组成到具体原理图逐一拆解，通俗易懂，干货满满，电子爱好者和电路设计新手快收藏！

开关电源的 “四大核心组成”，搞懂基础不迷路

想要吃透开关电源电路，先从它的基本组成入手，整体分为四大模块，每个模块各司其职，缺一不可。

主电路：电源的 “能量传输通道”，通过冲击电流限幅、输入滤波、整流滤波、逆变、输出整流滤波，完成从电网交流电到设备所需直流电的转换，其中逆变是高频开关电源的核心环节。
控制电路：电源的 “大脑”，一边从输出端取样对比，调节逆变器脉宽 / 脉频稳定输出，一边根据参数触发保护，保障电源安全运行。
测试电路：电源的 “数据监测员”，为保护电路和仪表提供运行中的各类参数，是电路调试和保护的基础。
辅助电源：电源的 “启动与供电管家”，实现远程软件启动，还能为保护电路、PWM 芯片等核心控制元件供电。

开关电源核心原理：调宽式是主流，一句话讲透

开关式稳压电源主要分调宽式和调频式，调宽式（PWM 脉宽调制型） 是目前应用最广的类型，绝大多数开关电源集成电路都采用这种方式。其核心原理很简单：通过改变矩形脉冲的宽度，来稳定输出的直流平均电压。核心公式：Uo=Um×T1/T（Um 为脉冲最大电压，T 为脉冲周期，T1 为脉冲宽度）。当 Um 和 T 不变时，脉冲越宽，输出电压越高；反之则越低。只要让脉冲宽度随输出电压增高而变窄，就能实现电压稳定。

8 款经典开关电源电路原理图，逐一拆解

掌握了核心原理，接下来就是重点 ——8 款常用开关电源的具体电路设计，从基本电路到各类衍生电路，原理特点适用场景全说明，搭配图纸更易理解。

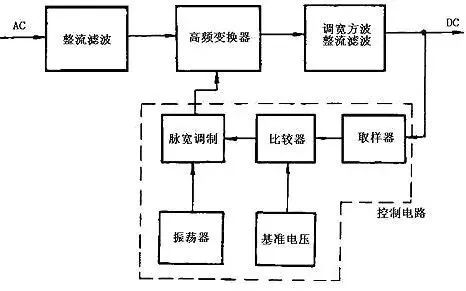

1. 开关电源基本电路

这是所有开关电源的 “基础模板”，核心流程清晰：交流电压→整流滤波→高频变换器变方波→整流滤波→直流电压。控制电路为脉冲宽度调制器，集成了取样器、比较器、振荡器等，通过调整高频开关元件的开关时间比例稳定输出。

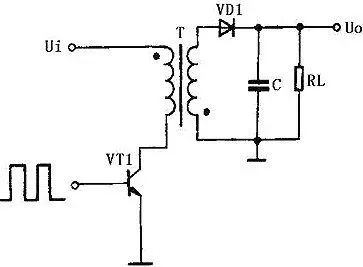

2. 单端反激式开关电源

成本最低的经典款，也是小功率设备的常用选择。工作特点：开关管导通时，变压器初级储存能量，整流二极管截止；开关管截止时，初级能量通过次级绕组、整流二极管向负载输出。关键参数：输出功率 20-100W，可多路输出不同电压，开关管反向耐压为工作电压 2 倍，工作频率 20-200kHz。优缺点：电压调整率好，成本低；输出纹波大，外特性差，适合固定负载。

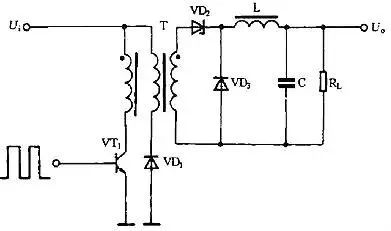

3. 单端正激式开关电源

与反激式结构相似，能量传输方式不同。工作特点：开关管导通时，整流二极管也导通，电网直接向负载传能，滤波电感储存能量；开关管截止时，电感通过续流二极管向负载释放能量。关键参数：输出功率 50-200W，脉冲占空比≤50%，开关管耐压限制在两倍电源电压。优缺点：输出功率大；变压器结构复杂、体积大，实际应用较少。

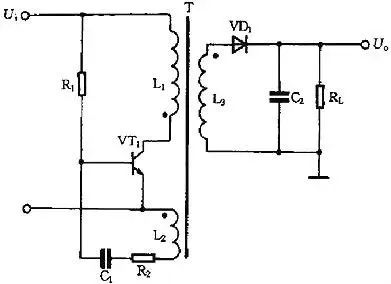

4. 自激式开关稳压电源

利用间歇振荡电路组成，省去独立控制电路，性价比高。工作特点：电阻为开关管提供启动电流，通过变压器绕组的正反馈实现开关管的饱和与截止，反复振荡完成能量传输；负载位于变压器次级，反激状态工作。优缺点：开关管兼具开关和振荡功能，输入输出隔离，大小功率都适用，是目前广泛使用的基本电源之一。

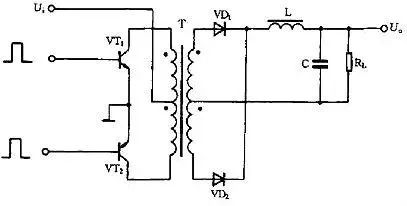

5. 推挽式开关电源

大功率设备的优选，属于双端式变换电路。工作特点：两个开关管在外激励方波信号控制下交替导通 / 截止，变压器次级产生方波电压，经整流滤波得到直流电压，变压器磁芯工作在磁滞回线两侧。关键参数：输出功率 100-500W，开关管耐压需达到两倍电路峰值电压。优缺点：开关管易驱动，输出功率大；对开关管耐压要求高。

6. 降压式开关电源

元件最少的简约款，仅靠电感、电容、二极管即可实现。工作特点：开关管导通时，整流二极管截止，输入电压经开关管、电感向电容充电，电感储能；开关管截止时，电感感应电压经负载、续流二极管释放能量，维持输出电压稳定，输出电压由脉冲宽度决定。优缺点：电路简单，元件少，调试方便，适合需要降压供电的场景。
