在模拟电路设计中，三极管依然是基础又强大的器件。通过简单的搭建方式，我们不仅能实现信号的放大、逻辑转换，还能附带“滤波”功能。本文通过几个经典电路图，详细讲解三极管的反向、同相逻辑转换以及滤波特性，并通过N型、P型三极管组合对比分析，解答设计中的常见疑惑。
一、三极管反相电路：经典的电平翻转原理

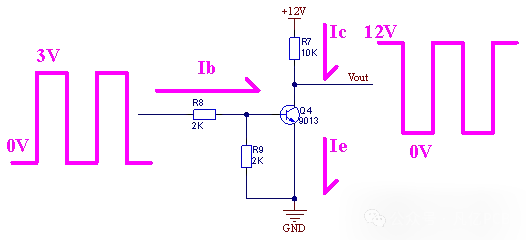

在图一所示的电路中，我们采用NPN型三极管构建了一个开关电路：输入为方波信号：高电平3V，低电平0V；
当Ib = 1mA 时三极管进入饱和导通状态，Vce ≈ 0.3V ≈ 0V；
设定R8=R9=2K，R7根据负载确定。
电平逻辑如下：
输入高电平 → 三极管导通 → 输出近似0V；
输入低电平 → 三极管截止 → 输出为+12V；
实现了输入高电平 → 输出低电平的反相逻辑。
二、如何实现输入输出同相？再加一级反相电路！

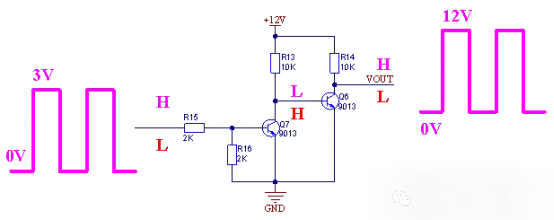

如图二所示，通过两级反相实现输入输出同相关系：输入高电平 → Q7导通 → Q6基极被钳位 → Q6截止 → 输出高电平；
输入低电平 → Q7截止 → Q6导通 → 输出低电平。
这种结构实现了 “负负得正” 的电平转换效果，同时也具备了功率放大的能力。
三、为什么说反相电路具有滤波功能？

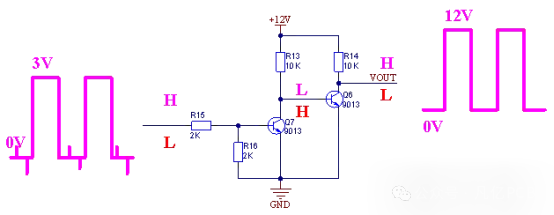

很多人疑惑：三极管不就是个开关嘛，怎么还能“滤波”？如图三所示，尽管输入方波中可能带有毛刺或高频干扰，但输出端的电平是由12V电源“驱动”的，而不是直接复制输入信号。因此，三极管形成了一个电气隔离层，这种间接输出在某种程度上起到了滤波的作用。当然，它无法替代专业滤波电路，但在逻辑电平转换中，足以过滤轻微干扰。
四、使用P型三极管实现反向输出

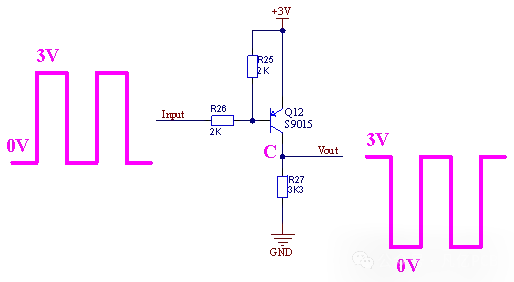

P型三极管是否也能实现上述功能？图四展示了其实现方法：输入低电平 → Q12导通 → 输出高电平（≈Vcc）；
输入高电平 → Q12截止 → 输出被R27拉到地 → 输出低电平。
结论：P型三极管也可以实现反相输出。
五、两个P型三极管能不能实现同相输出？

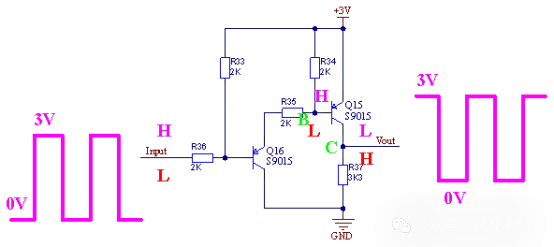

继续探讨，如图五所示我们将两个P型三极管相连：输入高电平 → Q16截止 → Q15截止 → 输出低电平；
输入低电平 → Q16导通 → Q15导通 → 输出高电平。
这种组合 仍然是反相逻辑，并没有像两个NPN管组合那样实现同相。
六、解决方案：N型 + P型管组合，输出同相！

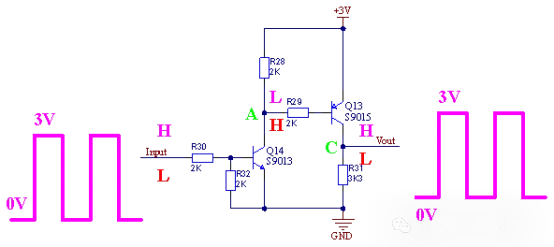

那有没有既用P管又能实现输入输出同相的办法？当然有，请看图六：输入高电平 → Q14导通 → A点≈0.3V → Q13导通 → 输出高电平；
输入低电平 → Q14截止 → A点≈+3V → Q13截止 → 输出低电平。
该组合电路利用N管做输入、P管做输出，不仅实现了输入输出同相，而且更适合与单片机等3V信号系统配合，提高了电路的兼容性和稳定性。
七、总结：设计电路要思路清晰、结构合理
我们总结本文关键点：三极管开关电路不仅实现了反相逻辑，也能通过两级反相实现同相；
输出端电压由电源驱动，在逻辑隔离中具备一定滤波能力；
P管同样适用于反相输出，但要实现同相逻辑需与N管组合；
设计过程中注意信号源的兼容性及电压匹配，提升电路可靠性。
一句话总结：“P管上接天，N管下接地”——经典口诀，永不过时！
