前段时间，生产部同事反馈主板程序无法烧录，初步怀疑是eMMC问题，于是重新焊接eMMC并检查电路，但问题依旧。经过进一步排查，最终发现问题出在OTG电路——USB接口的ESD静电保护管损坏（下图所示），导致DP信号对地短路。
这个案例让我意识到USB OTG（On-The-Go）的工作原理可能是一个知识点，今天我们就来详细探讨OTG电路的工作机制，并结合实际电路分析其关键设计要点。
011
什么是USB OTG？
USB OTG（On-The-The-Go）是USB协议的一个扩展，允许设备动态切换Host（主机）和Device（从设备）模式。例如：
手机（通常作为Device）可以通过OTG功能读取U盘（此时手机变成Host）。
开发板可以通过OTG接口烧录程序（Device模式）或读取U盘数据（Host模式）。
关键信号：USB_ID（或CC1/CC2）
在传统的Micro USB接口中，OTG功能由USB_ID引脚控制：
USB_ID悬空（高电平） → 设备作为Device（从设备）。
USB_ID接地（低电平） → 设备作为Host（主机）。
而在Type-C接口中，OTG功能可由CC1/CC2引脚实现，其逻辑类似。
021
OTG电路工作原理
如下原理图，OTG功能的USB接口主要有VBUS_5V，DP，DM，ID，GND五个引脚，差分线上预留共模电感，信号线上都有ESD静电管用于接口防护。
VBUS_5V0_USB20_OTG 是双向电源网络：
Host模式：输出5V（如给U盘供电）。
Device模式：输入5V（如PC给主板供电）。

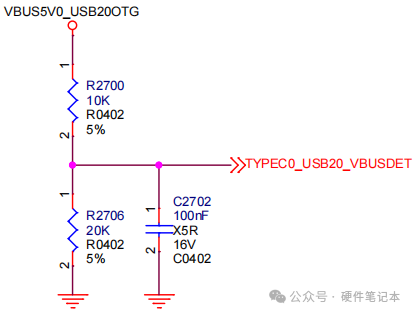

我们的主芯片一般不支持5V供电，通过分压电阻，将5V分压为3.3V后，然后将该引脚连接主芯片。
VBUS_DET 用于检测电源输入，触发中断。
USB_ID/CC 引脚 决定设备工作模式。
（1）Device模式（从设备，如烧录固件）
1、PC（Host）插入主板（Device），VBUS_5V0_USB20_OTG输入5V。
2、VBUS_DET检测到上升沿，触发中断，MCU开始检测USB_ID状态。
如果USB_ID为高电平（悬空），设备进入Device模式。
3、PC检测到设备插入（DP/DM信号变化），提示用户连接成功。
（2）Host模式（主机，如读取U盘）
U盘（Device）通过OTG线插入主板（Host）。
USB_ID被拉低，MCU检测到下降沿，切换至Host模式。
这个下降沿是怎么回事呢？

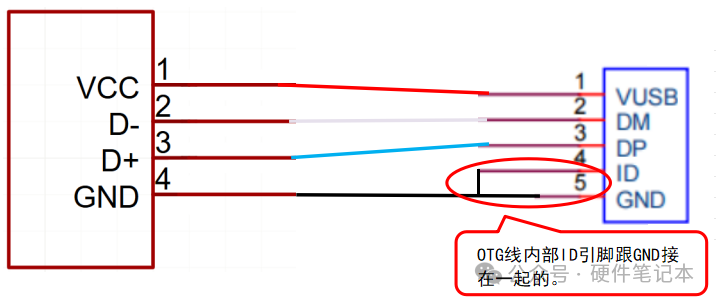

那是因为咱们的OTG线上的ID引脚内部跟GND相连，当OTG线插入设备时，ID引脚通常处于高电平状态，当检测到外部设备插入时，ID引脚会被拉低到GND，从而触发设备识别为Host模式，允许设备作为主机进行数据传输。

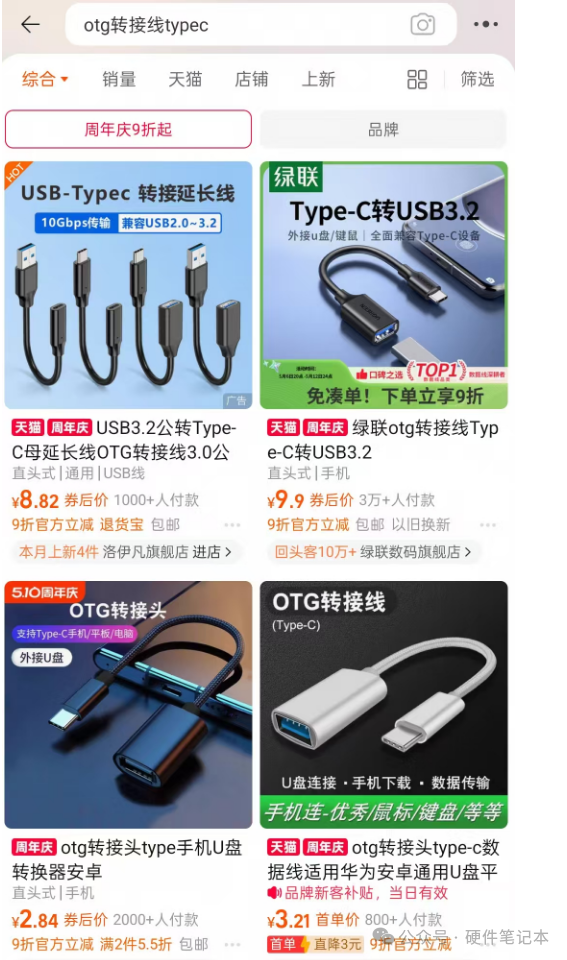

OTG线淘宝上卖的也比较便宜，几块钱都能买到。
2）切换成Host模式后，主设备通常会使能一个USB接口的限流电路，然后给Device设备供电，这时候DP上可以测试到高电平脉冲。
031
关键设计要点
1、ESD防护
USB接口易受静电损坏，必须加ESD静电管。
2、VBUS电源管理
Host模式需限流电路（如ETA6010），避免过流损坏设备。

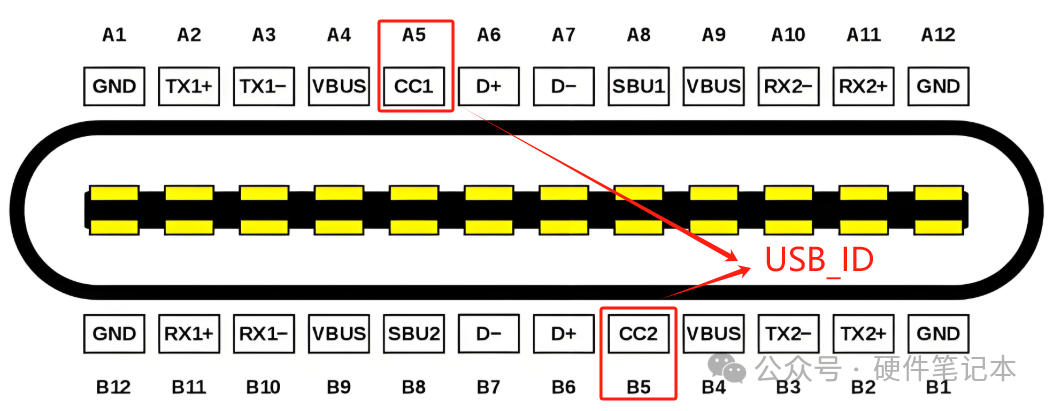

3、Type-C的CC引脚处理
若使用Type-C接口，需通过CC引脚当做USB_ID进行Host/Device切换。
